CAD折彎標注命令DIMJOGGED的用法

DIMJOGGED命令的用法：

在CAD命令行中輸入DIMJOGGED空格，然后就選擇要標注的圓，指定標注位置就好了。

定義和用法：

DIMJOGGED命令創(chuàng)建圓和圓弧的折彎標注，當圓弧或圓的中心位于布局之外并且無法在其實際位置顯示時，將創(chuàng)建折彎半徑標注。可以在更方便的位置指定標注的原點。（這稱為中心位置替換）。

CAD折彎標注命令DIMJOGGED的用法：

1、在CAD命令行中，輸入DIMJOGGED命令，就可以進入下一步。

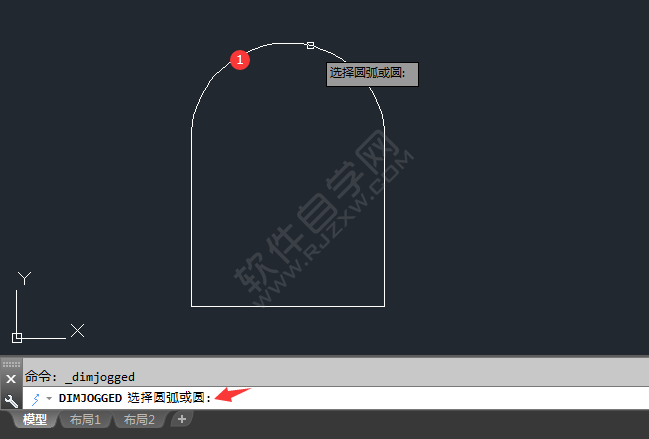

2、選擇圓弧或是圓，效果如下：

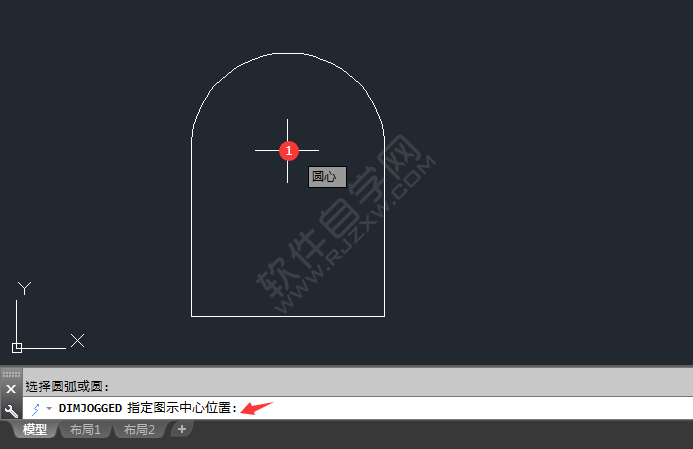

3、指定圖標的中心位置。效果如下：

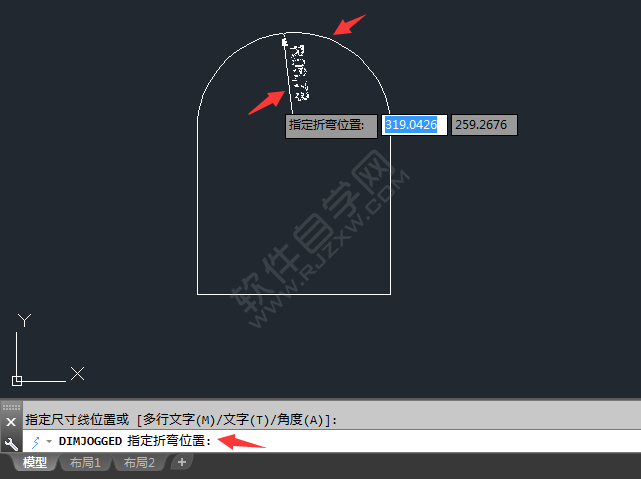

4、設置指定折彎位置。效果如下：

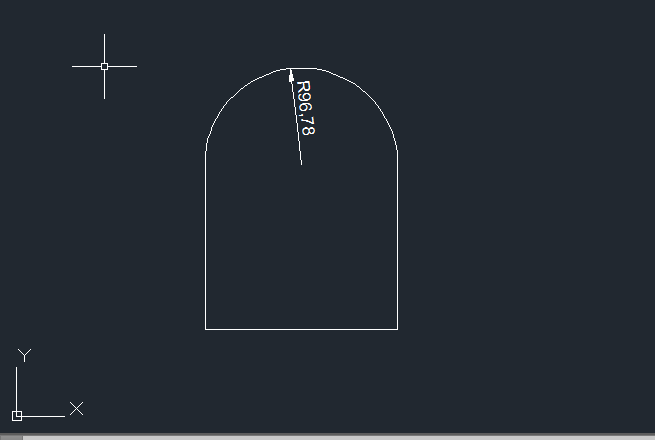

5、這樣折彎標注就標好了。效果如下：
