CAD圓角命令快捷鍵FILLET使用方法

FILLET圓角命令的用法：

在CAD命令欄上面，輸入F或是FILLET命令，設置圓角半徑大小。然后選擇要倒圓角的邊線，這樣就完成了。

定義和用法：

FILLET圓角命令，給對象加圓角，在此示例中，創建的圓弧與選定的兩條直線均相切，直線被修剪到圓弧的兩端。要創建一個銳角轉角，請輸入零作為半徑。

CAD圓角命令快捷鍵FILLET使用方法：

1、點擊修改版塊上面的圓角工具，輸入在命令欄上輸入F或是FILLET命令空格進入。

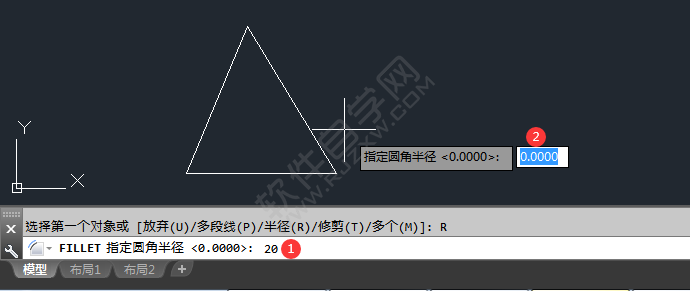

2、點擊半徑（R）功能，或是輸入R空格。

3、設置FILLET指定圓角半徑。也就是倒圓角的大小�？崭裣乱徊�。

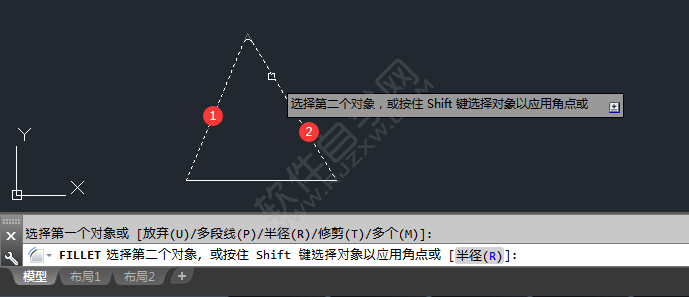

4、然后選擇角的邊形。如1與2邊線，這樣角就倒成半徑。

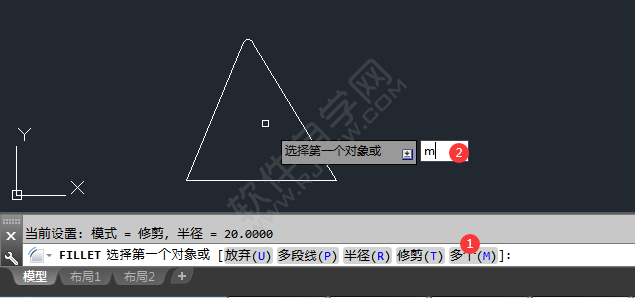

5、如果要使用多次，點擊多個（M）或是輸入M命令空格。就可以繼續倒多個了。

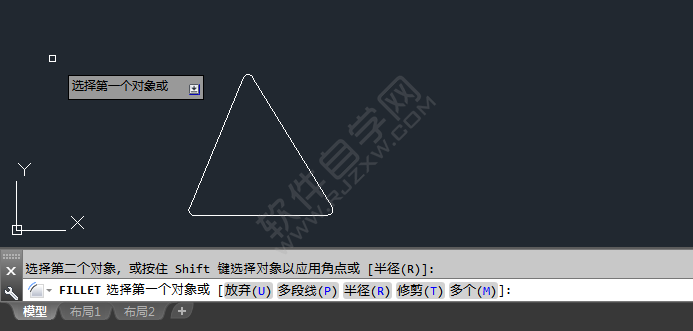

6、你可以試一下，倒多個很方便。

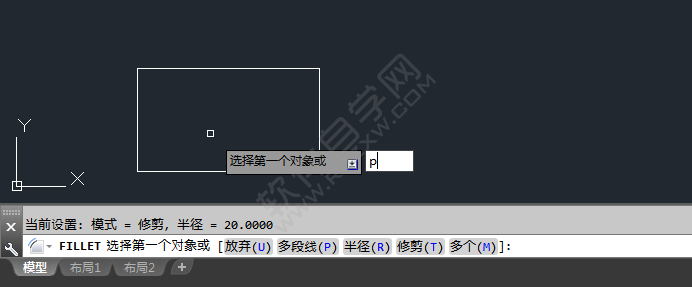

7、多段線模式，是針對矩形，用多段線繪制的圖形。點擊多段線（P）或是輸入P

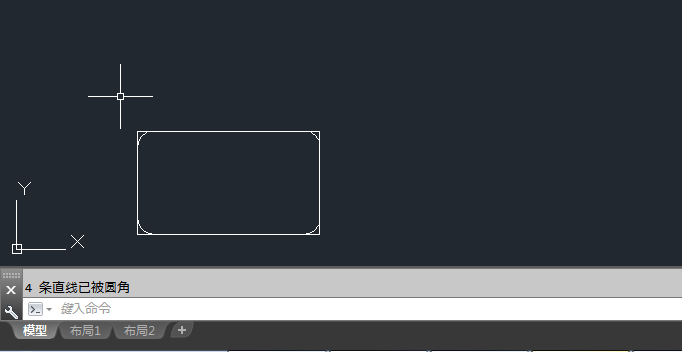

8、然后就能對多段線的圖形，一次性全部倒圓角。

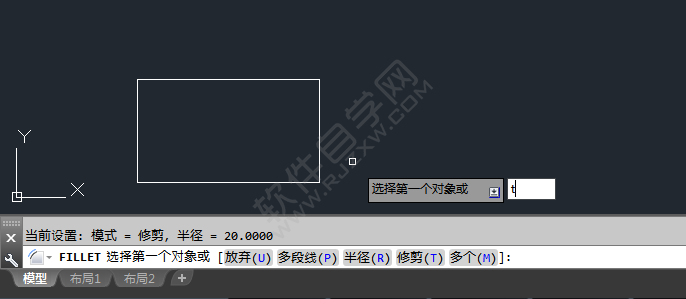

9、修剪模式，主要是角要不要進行修剪。也是有二種模式，一種是不修剪，一種是修剪。

10、修剪我們是知道了，那我們試一下不修剪，點擊不修前（N）或是輸入N空格。

11、這樣倒出來的圓角是不會進行修剪的。
