CAD橢圓命令Ellipse用法

Ellipse命令的用法：

在命令欄上輸入Ellipse空格，設置橢圓的中心點進入下一步，設置長軸的距離和短軸距離。也可以使用長軸與短軸直接創建橢圓的方法。

定義和用法：

1、用指定的中心點創建橢圓。使用中心點，第一個軸的端點和第二個軸的長度來創建橢圓�？梢酝ㄟ^單擊所需距離處的某個位置或輸入長度值來指定距離。

2、軸、端點創建橢圓或是橢圓弧，是在橢圓上的前兩個點確定第一條軸的位置和長度，第三個點確定橢圓的圓心與第二條軸的端點之間的距離。

3、創建橢圓弧，用橢圓弧上的前兩點確定第一條軸的位置和長度。第三個點確定橢圓弧的圓心與第二條軸的端點之間的距離。第四個點和第五個點確定起點和端點角度。

Ellipse命令實例使用：

中心點創建橢圓法：

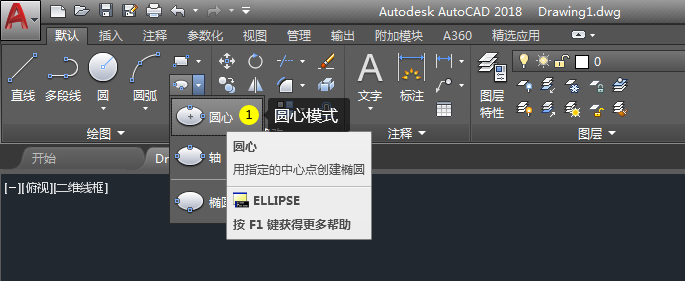

1、打開CAD2018軟件，點擊繪圖版塊橢圓系列，選圓心工具�；蚴禽斎隕LLTPSE命令空格--輸入C（中心點）進入。

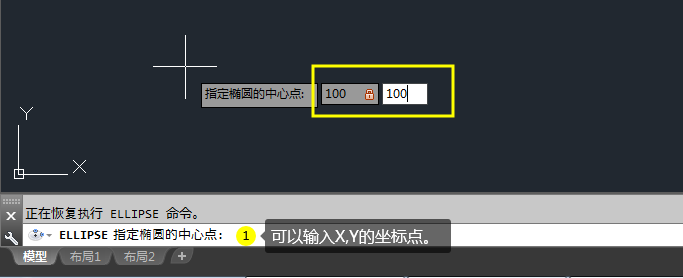

2、輸入中心點的X,Y坐標，或是在繪圖區點任意點作為中心點。

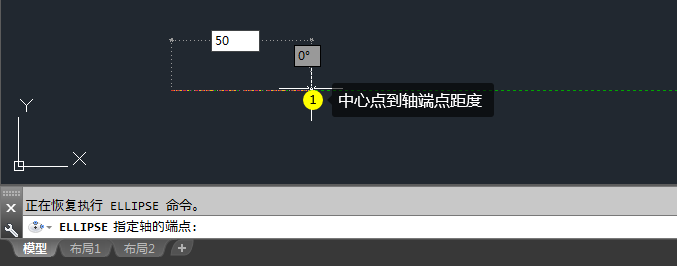

3、然后就可以ELLIPSE指定軸的端點。這里指的是從中心點到軸的端點。也就是橢圓長的一半距離。

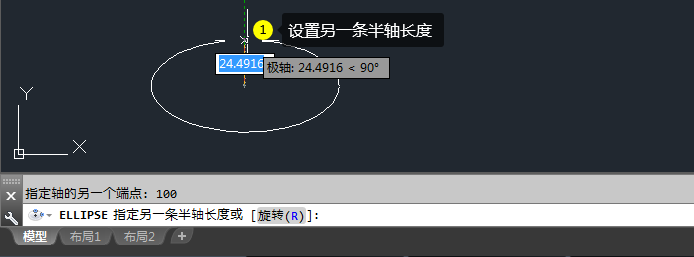

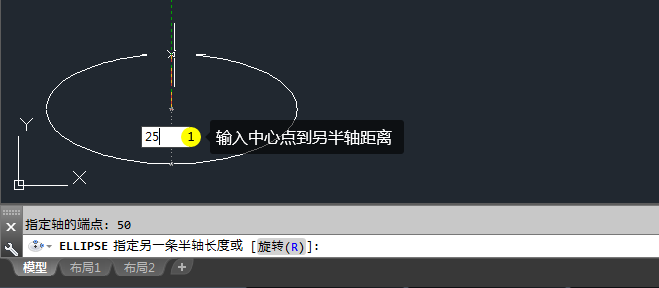

4、然后ELLIPSE指定另一條半軸長度，也就是橢圓寬一半的距離。設置好了參數，空格就完成了橢圓創建。

軸、端點創建橢圓法：

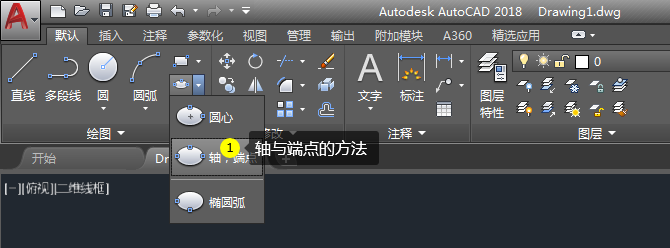

5、點擊CAD繪圖版塊的橢圓系列，點擊軸、端點工具。也可以輸入ELLIPSE命令，

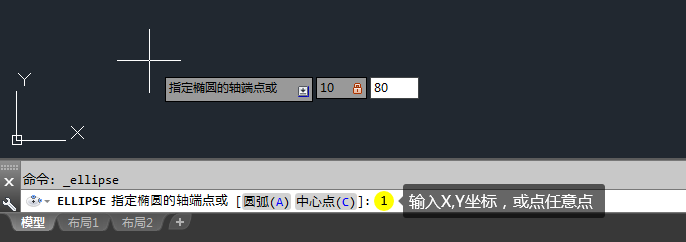

6、ELLTPSE指定橢圓的軸端點，也就是橢圓長度的起點�？梢匀我恻c或是輸入X,Y的坐標點。在這里為10，80為參考。

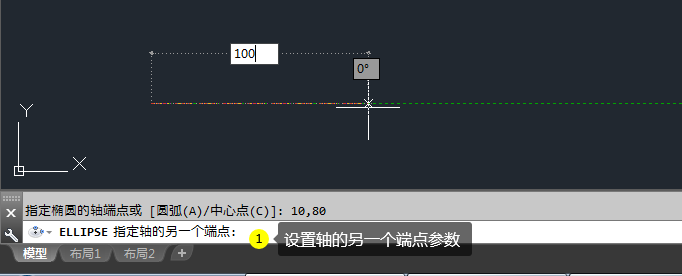

7、然后ELLIPSE指定軸的另一個端點。也就是橢圓的長度距離。在這里設置100為參考。

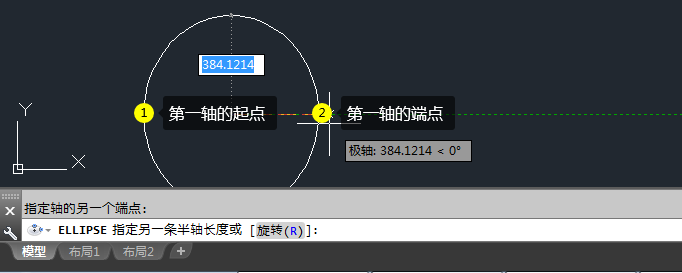

8、長度畫好后，ELLTPSE指定另一條半軸長度。也就是橢圓寬度的一半?yún)��?shù)。輸入完后就創建了橢圓。

創建橢圓弧法：

9、點擊CAD繪畫版塊的橢圓工具系列，點擊橢圓弧工具，也可輸入ELLIPSE命令后，再入A命令。

10、一樣的設置橢圓的長度參數。

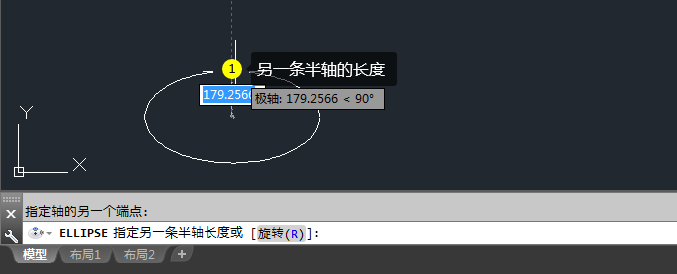

11、再設置橢圓的另一條半軸的長度。也就是橢圓的大小先定好。

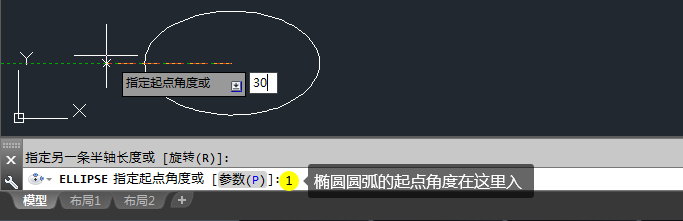

12、橢圓的大小定好后，就是要看圓弧的起點角度。在這里設置30度為起點角度。

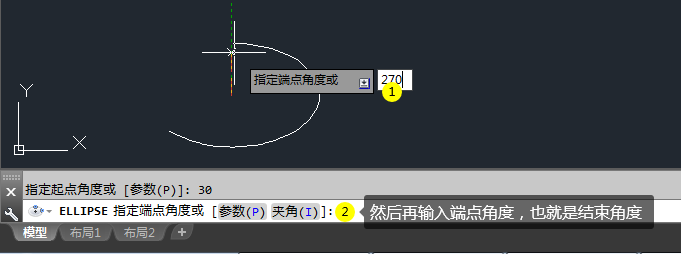

13、然后設置橢圓弧的結束角度，在這里設置270度為參考角度。

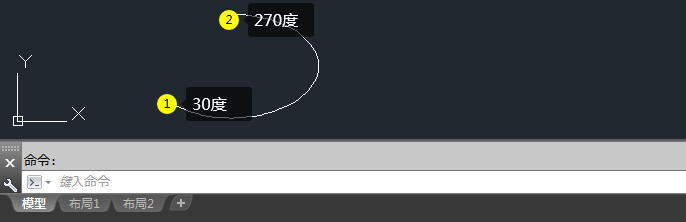

14、結果出來的橢圓效果，就是30-270度才有圓弧線，別的都沒有。
