CAD射線命令Ray用法

CAD Ray命令的用法：

在CAD命令欄上，輸入RAY后空格，選擇射線的起點，再選擇射線通過的點或是角度。就可以完成射線的繪制。

定義和用法：

CAD射線，創建開始于一點并無限延伸的線。CAD線向一個方向無限延伸的直線（稱為射線）可用作創建建其他對象的參照。

Ray射線命令實例：

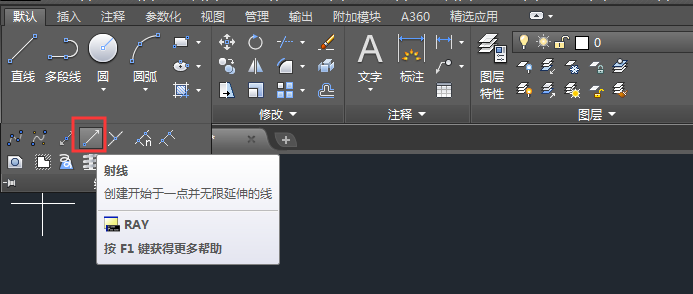

1、打開CAD2018軟件，點擊繪圖版塊的射線工具，或是輸入RAY命令進行空格進入。

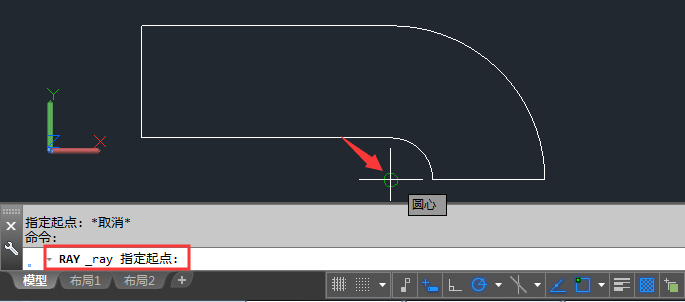

2、RAY指定的起點，也是跟據實際情況而定。在這里以圓心點為起點。

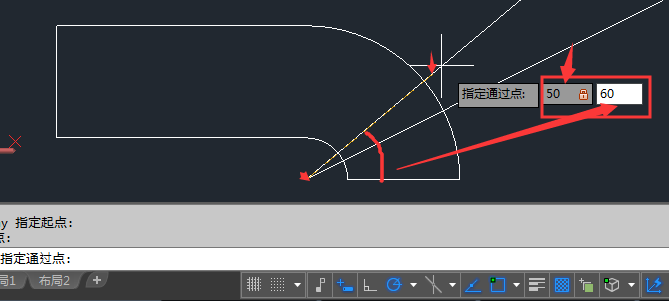

3、RAY指定通過點。也可以任意點。也可以設置參數，參數的設置的方法一般如@50<60。意思是繪制來的射線通過的點是50mm的位置。與水平成60度的角度。這種就是有規律性的。

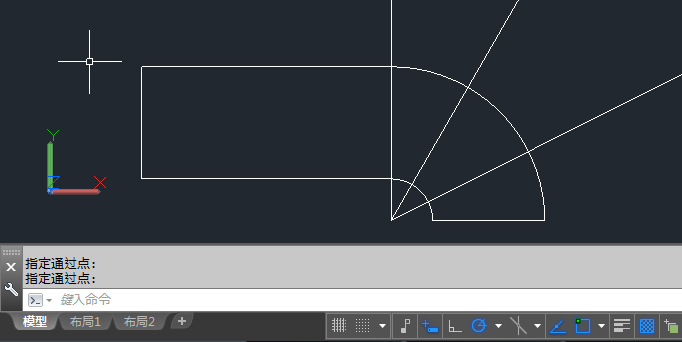

4、你也可以試一試不同角度的結果。效果如下：

注意：射線是無法進標長度與角度的。
