CAD倒角命令CHAMFER的使用技巧

CHAMFER倒角命令的用法：

在CAD命令中，輸入CHAMFER命令或是CHA空格。設置距離，或是距離+角度。選擇要倒角的邊，就完成了。

定義和用法：

CHAMFER倒角命令，給對象加倒角，將按用戶選擇對象的次序應用指定的距離和角度。

CAD倒角命令CHAMFER的使用技巧：

1、點擊CAD修改面板上面的倒角工具，或是輸入CHAMFER命令或是CHA命令�？崭襁M(jìn)入下一步。

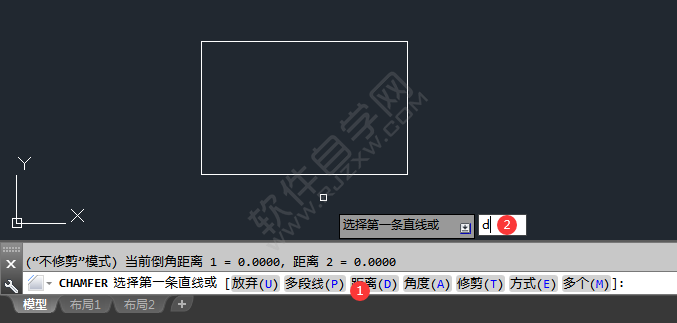

2、距離模式，點擊距離（D）或是輸入D，進入下一步。

3、設置第一個倒角距離與第二個倒角距離參數，空格進入下一步。

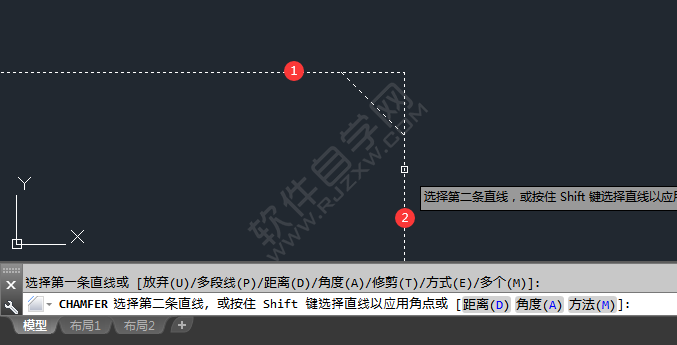

4、然后就可以選擇要倒角的邊形，1是第一例角距，2就是第二倒角距。

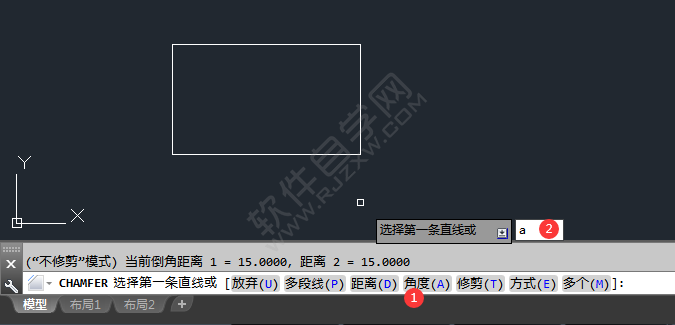

5、角度模式，進入CHAMFER命令，輸入角度（A）或是輸入A空格。

6、然后設置倒角長度15空格，再設置倒角角度。如45度。就是角度模式。

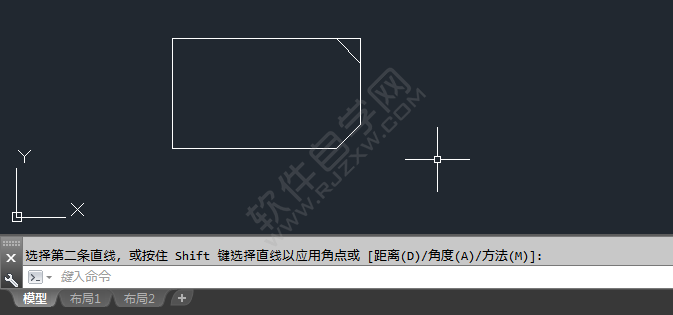

7、然后選擇要倒的角邊就可以了。

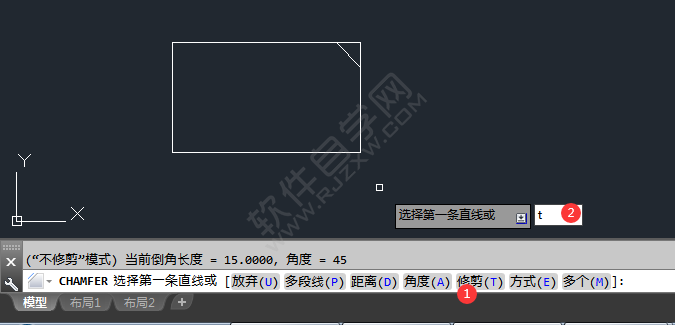

8、修剪模式，就是設置修剪與不修剪。輸入T空格，或是點擊修剪（T）。

9、然后就有修剪掉（T）或是不修剪(N)，這就要跟據你的情況而定。

10、設置一下修剪的模式吧。效果如下：

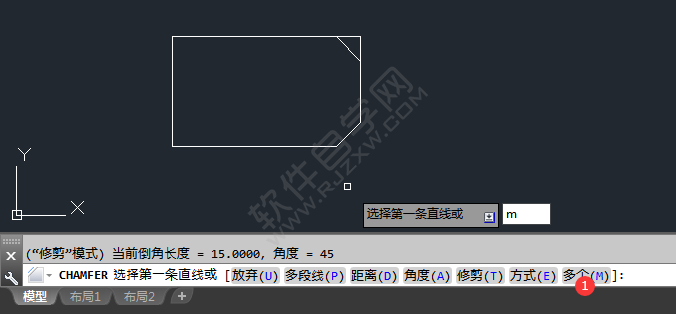

11、多個模式，就是可以繼續倒角模式。效果如下：

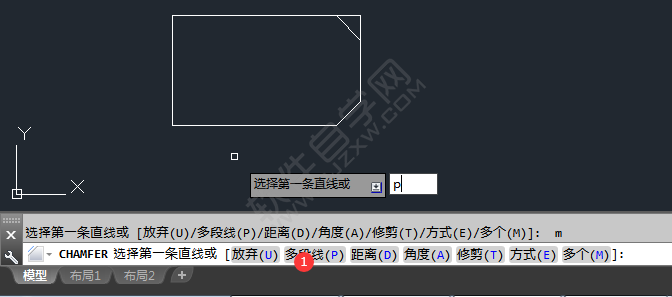

12、多段線模式，就是針對矩形，或是用多段線做的圖形，進行倒圓角處理。

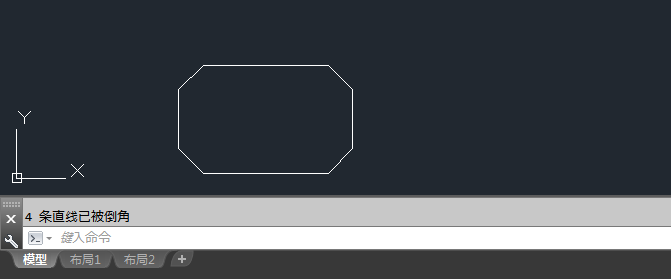

13、你可以試一下一次性倒四個角哦。
