CAD 路徑陣列ARRAYPATH命令使用

ARRAYPATH路徑陣列命令：

在CAD命令行上，輸入ARRAYPATH命令空格，選擇要陣列的對象空格，選擇路徑空格完成。

定義和用法：

ARRAYPATH 路徑陣列，沿整個路徑或部分路徑平均分布對象副本。路徑可以是直線、多段線、三維多段線、樣條曲線、螺旋轉、圓弧、圓或橢圓。

CAD中路徑陣列ARRAYPATH使用：

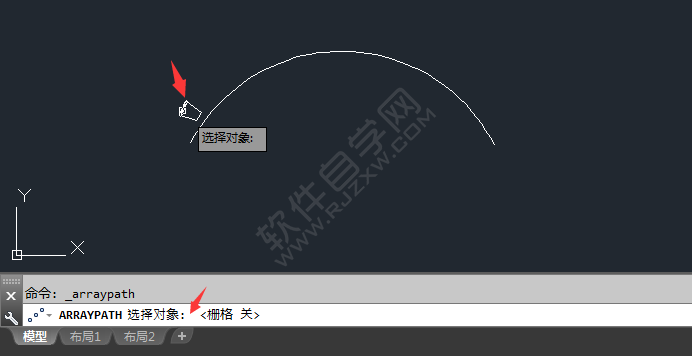

1、在CAD修改面板上，點擊路徑陣列工具，或是輸入ARRAYPATH命令，進入下一步。

2、ARRAYPATH選擇對象，選擇要陣列的對象，空格。

3、ARRAYPATH選擇路徑曲線。選擇好圓弧線后空格。

4、這樣就可以沿著路徑陣列了。
