CAD ARRAYRECT矩形陣列 使用

ARRAYRECT矩形陣列命令的使用：

在CAD命令行中，輸入ARRAYRECT命令后，選擇要要陣列的對象。設置相關參數，然后就可以完成了。

定義和用法：

ARRAYRECT矩形陣列，按任意行、列和層級組合分布對象副，創建選定對象的副本的行和列陣列。

ARRAYRECT矩形陣列命令的實例使用：

1、點擊CAD修改面板上面的陣列系列中的矩形陣列�；蚴窃诿�令欄上輸入ARRAYRECT命令空格，進入下一步。

2、ARRAYRECT選擇對象，選擇要陣列的對象。

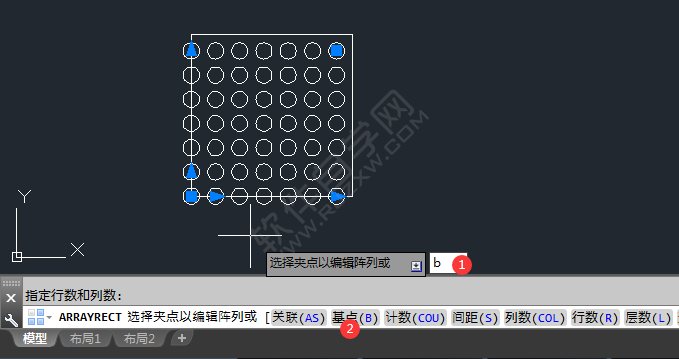

3、基點模式，點擊基點（B）或是輸入B空格。就可以選擇要陣列的基點。

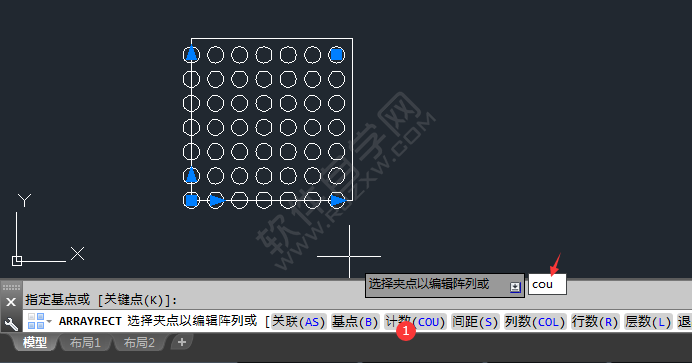

4、計數模式，點擊計數（COU）或是輸入COU命令后空格，就可以設置行與列的數量。

5、可以試一下，設置行數，空格。

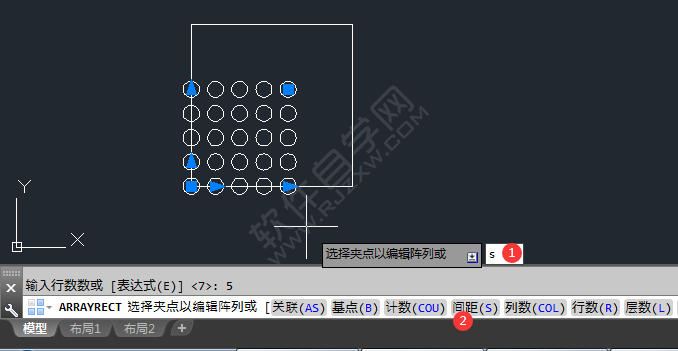

6、間距模式，點擊間距（S）或是輸入S空格。

7、就可以設置列之間距離與行之間的距離。效果如下：

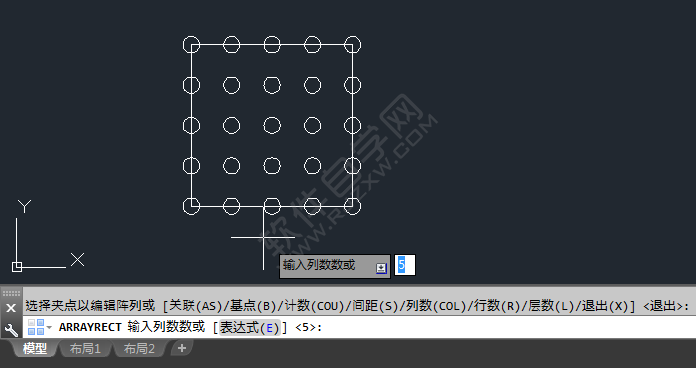

8、列數模式，是用COL模式設置。

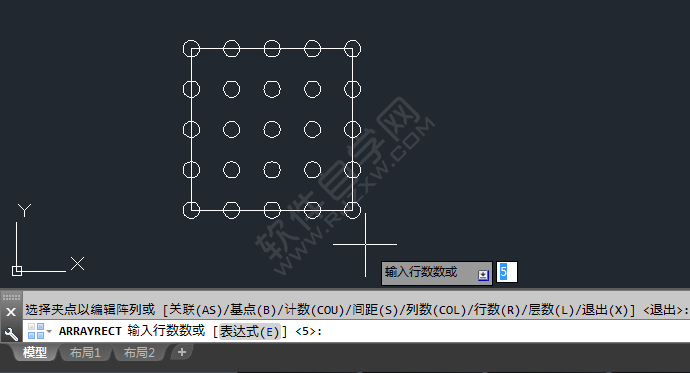

9、行數模式，是用R命令來設置。

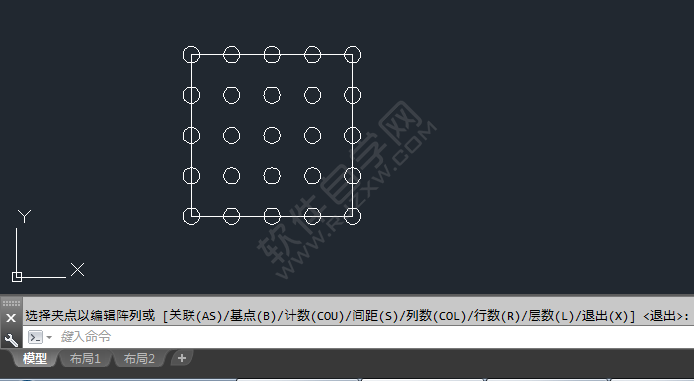

10、通過以上的設置，你就可以想怎么陣列都行。
