CAD多邊形命令Polygon用法

Polygon命令的用法：

在命令欄中輸入Polygon命令空格后，設置多邊形邊數，然后指定多邊形中心點，輸入多邊形的半徑。選擇要的交接模式。就完成了。

定義和用法：

polygon多邊形命令創建等邊閉合多段線，可以指定多邊形的各種參數，包含邊數，顯示了內接和外切選項間的差別，還可以用邊的方式創建多邊形線段。

Polygon命令使用實例：

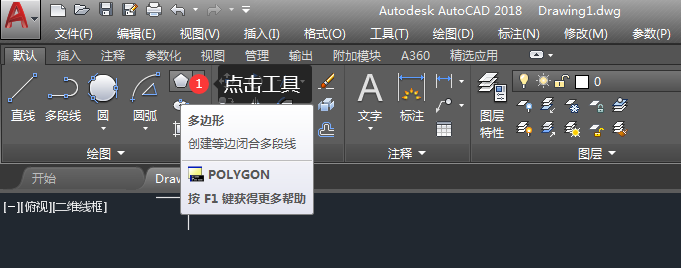

1、打開CAD2018軟件，點擊繪圖面板上面的多邊形工具，或是輸入POLYGON命令，也可以輸入簡寫POL命令進入。

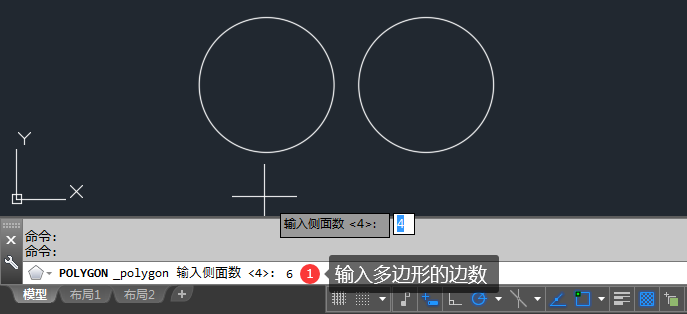

2、POLYGON輸入側面數。也就是多邊形的邊數。空格下一步。

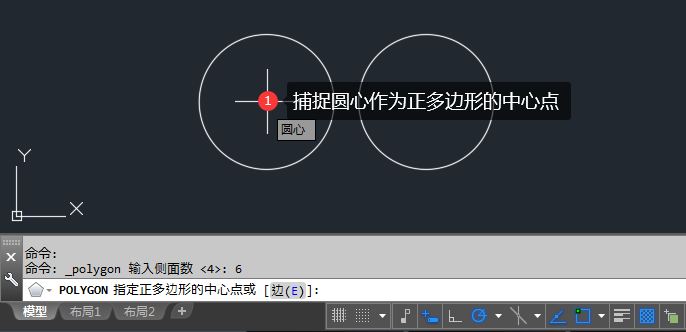

3、POLYGON指定正多邊形的中心點，可以捕捉圓心點為參考中心點。進入下一步。

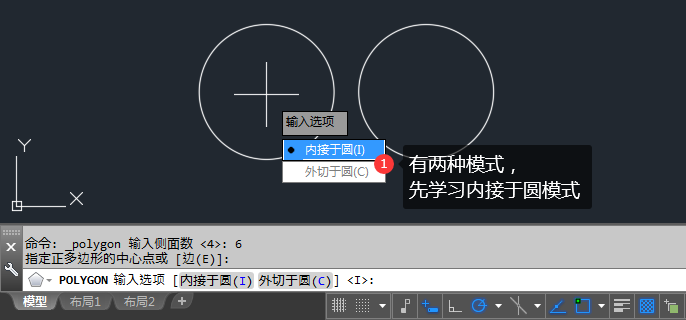

4、POLYGON輸入選項。這里有內接于圓和外切于圓兩種模式。選擇內接于圓進入下一步。

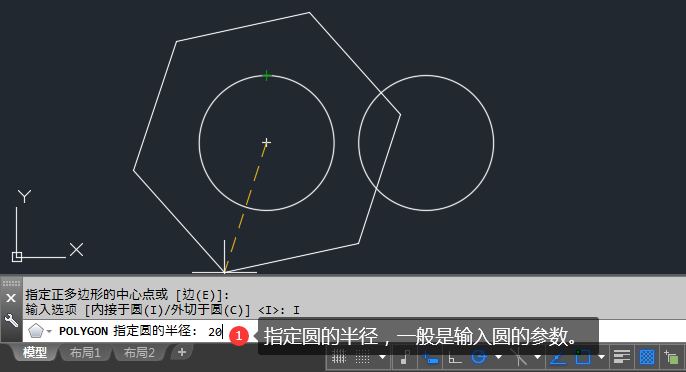

5、POLYGON指定圓的半徑，內接于圓的圓半徑。參數在這里以圓的半徑20為參照�？崭窬屯瓿闪�。

6、同樣的方法，輸入POLYGON命令，輸入側面數也為6。效果如下：

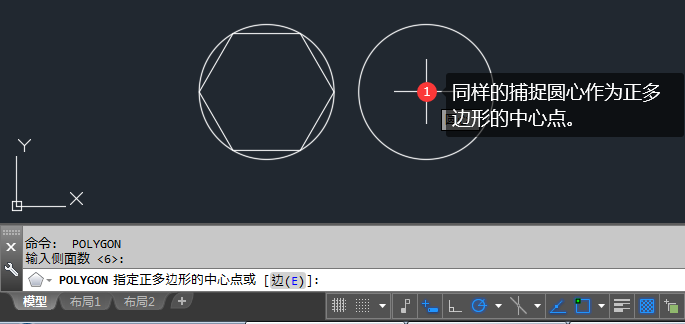

7、同樣捕捉圓心作為多形邊的中心點。進入下一步。

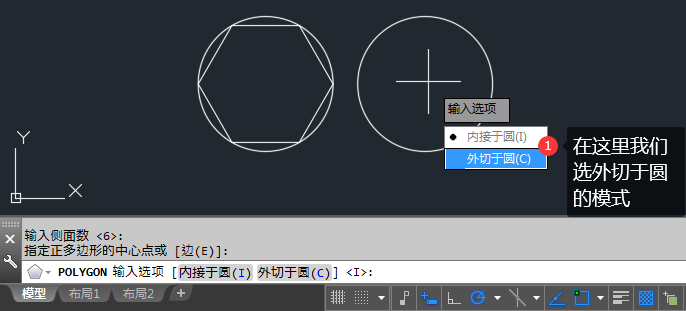

8、輸入選項，這里選外切于圓為參考模式。也可以輸入C空格進入下一步。

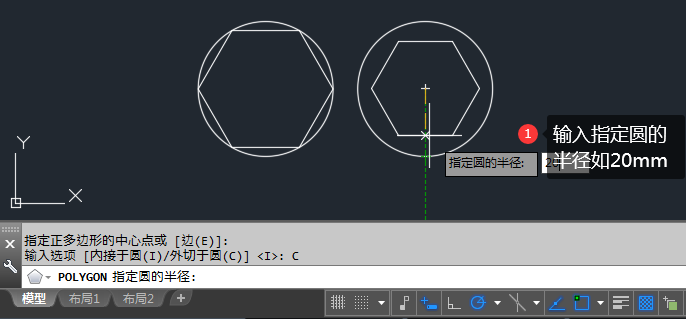

9、輸入外切于圓的圓半徑參數。如圓的半徑20,空格進入下一步。

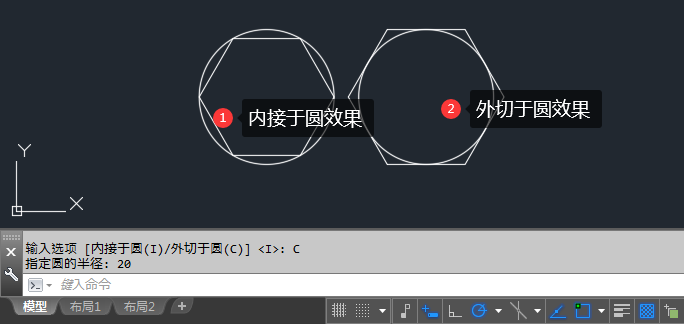

10、這樣就能區別，內接于圓和外切于圓的效果了。

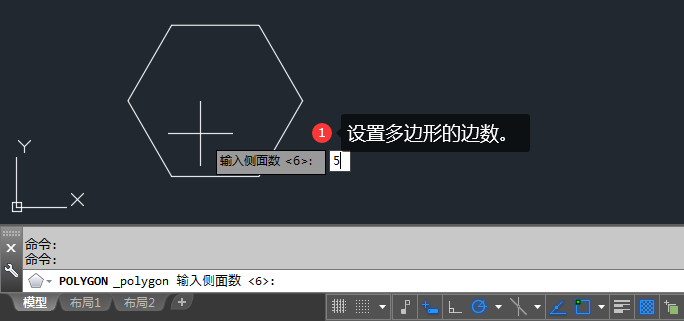

11、另一種來學習一下，設置多邊形邊數。

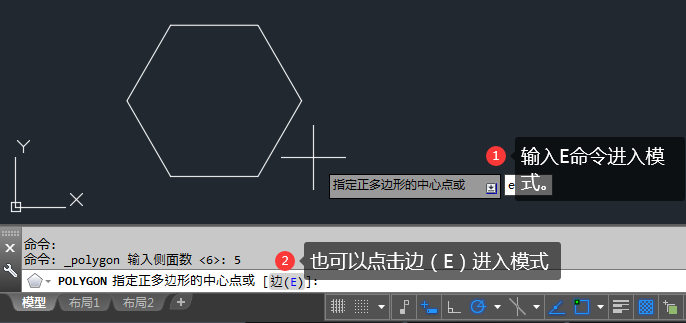

12、點擊邊（E）或是輸入E進入以邊繪制的模式。

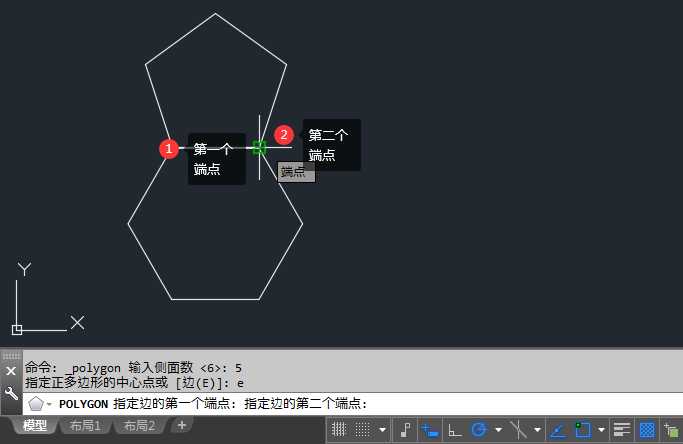

13、點擊多邊形的第一個端點與第二個端點。就可以完成了。

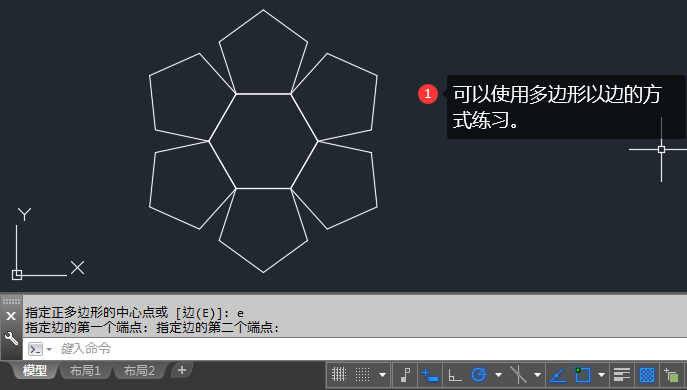

14、大家可以用這樣的方法完成下面的圖形。
