CAD圓形命令Circle用法

Circle命令的用法

Circle命令是圓形繪制工具，可以簡寫為C命令。在命令欄中輸入C空格后，可以按六種方式繪制圓形。

定義和用法：

Circle命令可以用圓心和半徑或直徑創建圓，也可以用直徑的兩個端創建圓，或用圓周的三個點創建圓。還可以指定半徑創建相切于兩個對象的圓。更可以創建相切于三個對象的圓。

Circle圓命令實例：

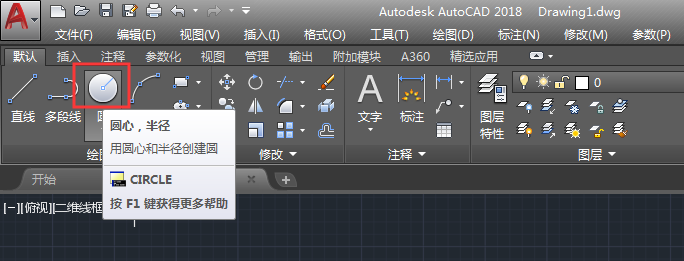

1、打開CAD2018軟件，點擊繪圖版塊的圓形工具，也可以輸入簡寫C命令。或是輸入Circle命令后空格進入。

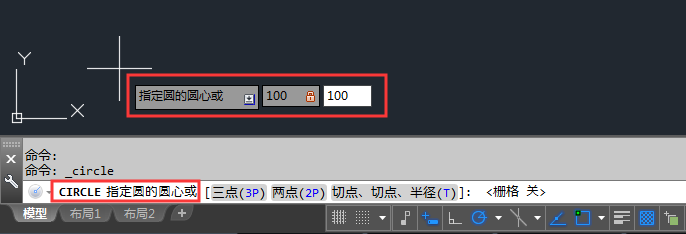

2、CIRCLE指定圓的圓心，你可以點任意點作為圓心。也可以輸入X,Y的坐標。在這里參考100,100。

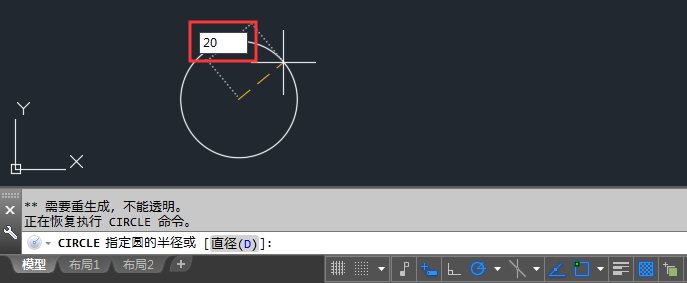

3、圓心點定好后，CIRCLE指定圓的半徑，參考為20，也可以跟據你的要求而定�？崭窬屯瓿砂霃絼�(chuàng)建圓。

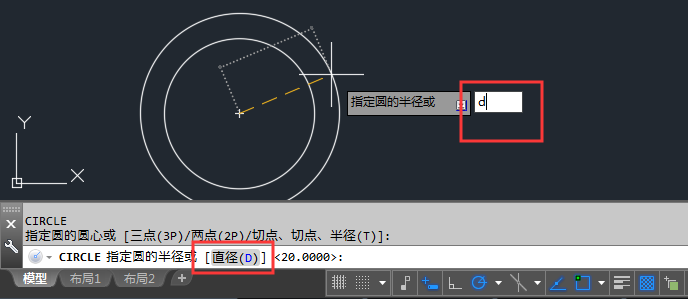

4、同樣的命令輸入后，定好圓心點。輸入D或是點擊直徑（D）模式，進下一步。

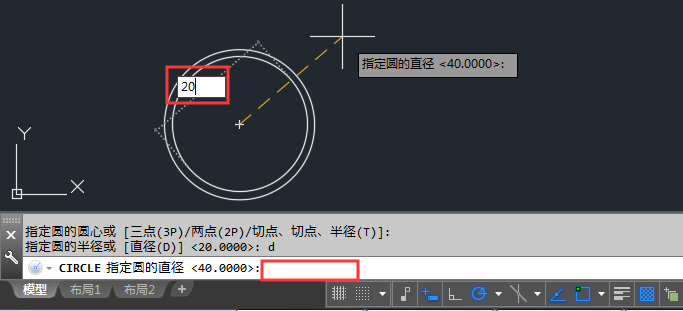

5、然后指定圓的直徑參數輸入。輸入20為參考。那就完成了創建直徑為20的圓。

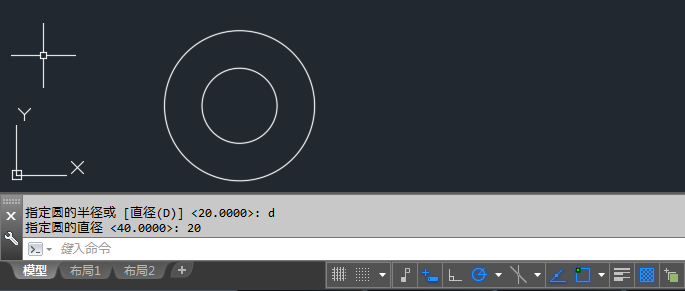

6、這就是以半徑與直徑為20參數的圓形。你可以試一下哦。

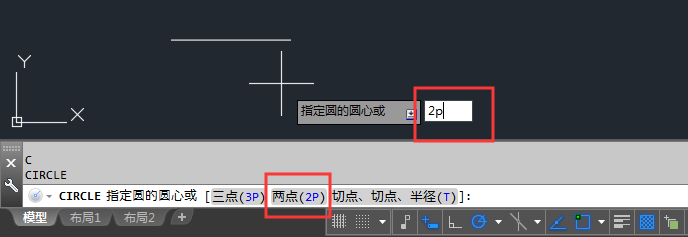

7、輸入CIRCLE命令后，點擊兩點（2P）模式，也可以輸入2P空格進入。

8、然后就可以選擇指定圓直徑的第一個端點與第二個圓點，創建兩個端點畫圓。

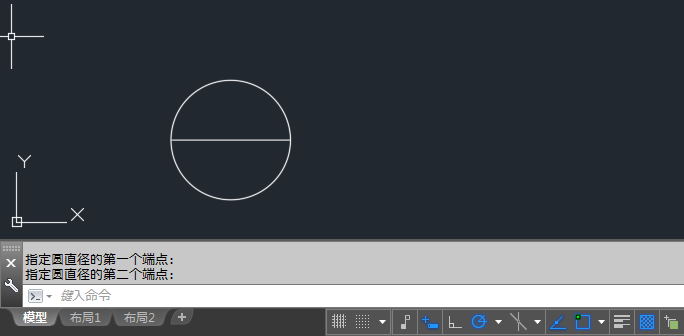

9、這就是二個端點創建圓的效果。

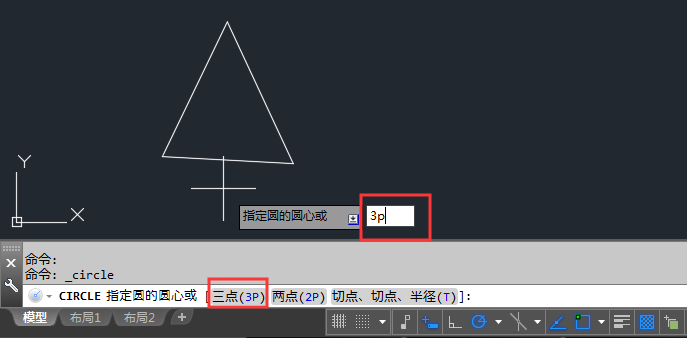

10、輸入CIRCLE命令后，點擊三點（3P）模式，也可以手動輸入3P命令進入模式。

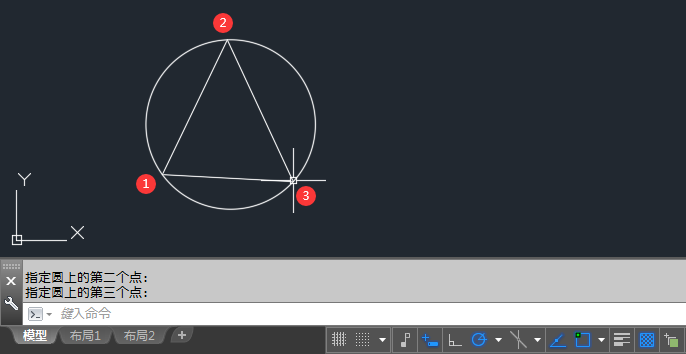

11、然后就可以點擊三角形的三個角點。這樣就可以參考三個點創建圓形。

12、輸入CIRCLE命令后，可以點擊切點，切點，半徑（T）或是直徑輸入T空格進入模式。

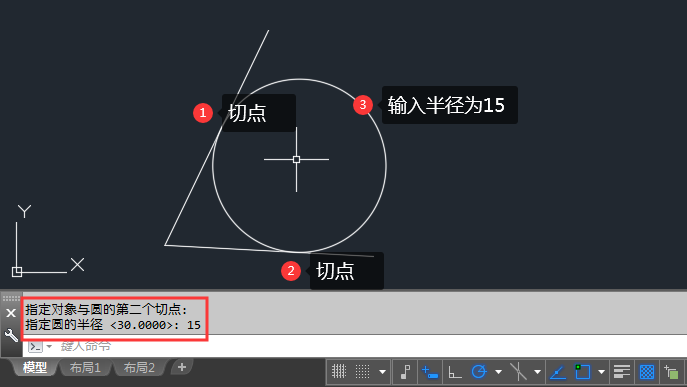

13、然后選擇二條直線的相切位置，輸入指定圓的半徑，效果如下：

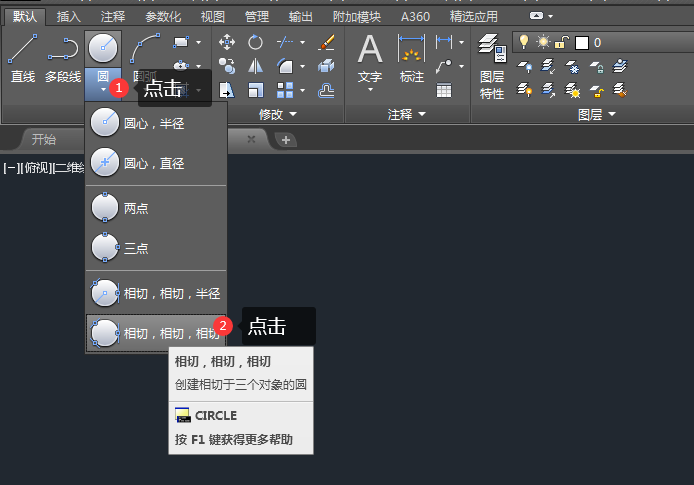

14、最后相切，相切，相切模式里面沒有。只能在圓工具里面找。

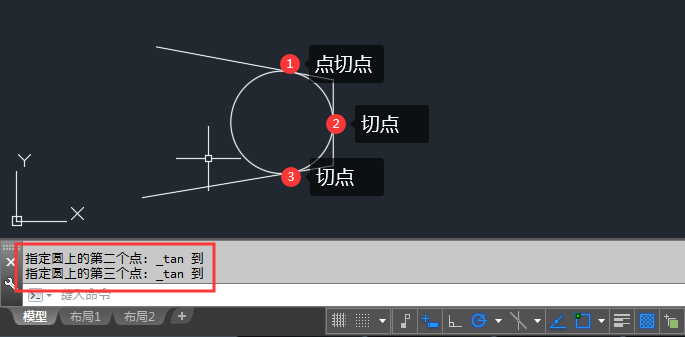

15、然后就可以點擊三條線的切點來完成圓的創建。
