CAD矩形命令Rectang用法

rectang命令的用法：

在命令欄上，輸入rectang或是rec空格鍵。就可以使用命令了。

定義和用法：

創建矩形多段線：從指定的矩形參數創建矩形多段線（長度，寬度、旋轉角度）和角點類型（圓角、倒角或直角）。

直角矩形實例：

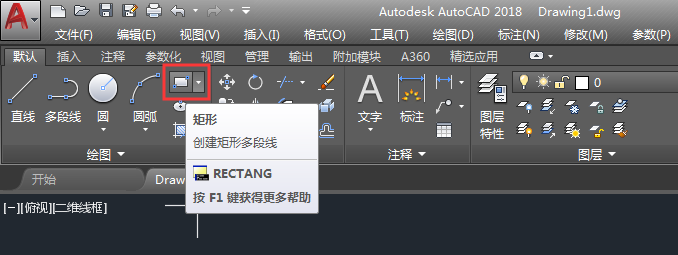

1、打開CAD2018軟件，新建文件，在繪圖版塊點擊矩形工具圖標�；蚴禽斎隦ECTANG命令空格。

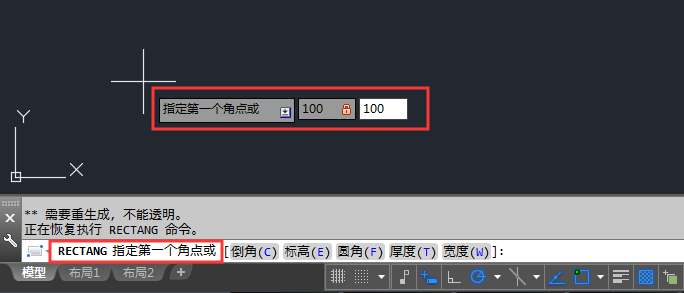

2、RECTANG指定第一個角點，意思就是矩形的起點�？梢匀我恻c(diǎn)擊作為起點。也可以輸入X,Y的坐標值。

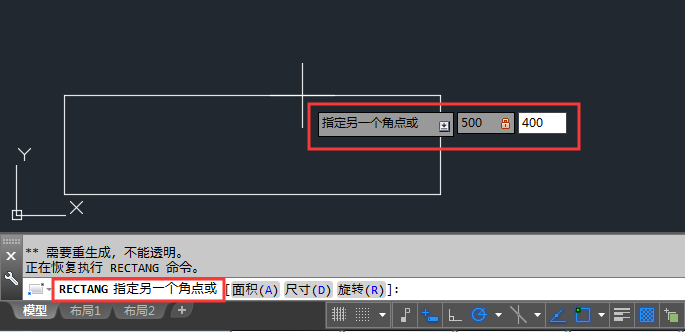

3、任意起點后，RECTANG指定另一角點。意思就是形成矩形的對角點。你可以輸入X,Y的值。這里的值是矩形的長度與寬度值。

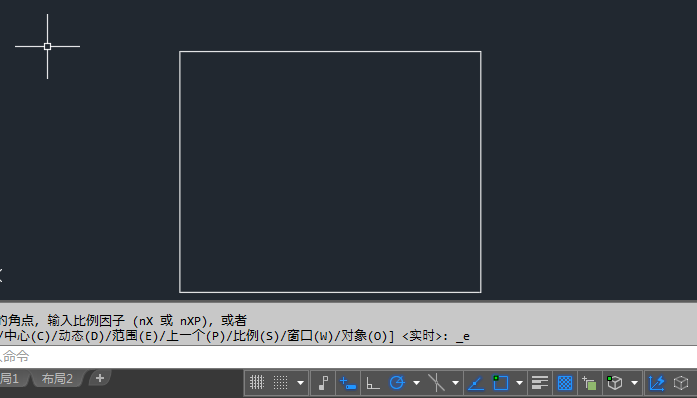

4、實例中輸入的是500,400是創建矩形為500x400的大小。

倒角矩形實例：

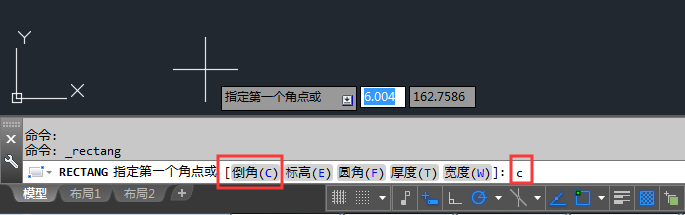

5、在命令欄輸入RECTANG命令后空格，點擊倒角(C)或是輸入C空格。

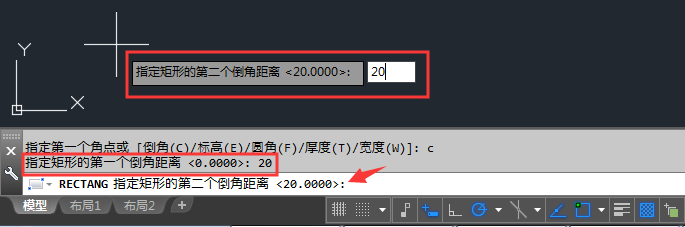

6、分別設置指定矩形的第一個倒角矩形與第二個矩形距離，實例為20mm參考。

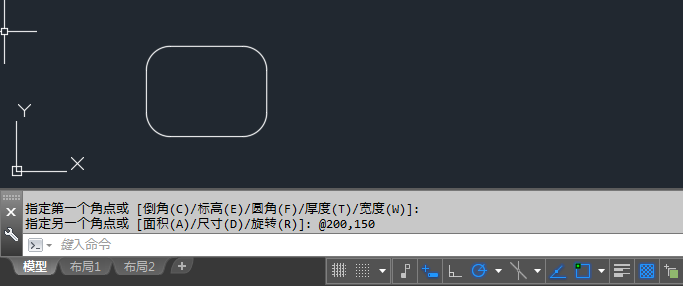

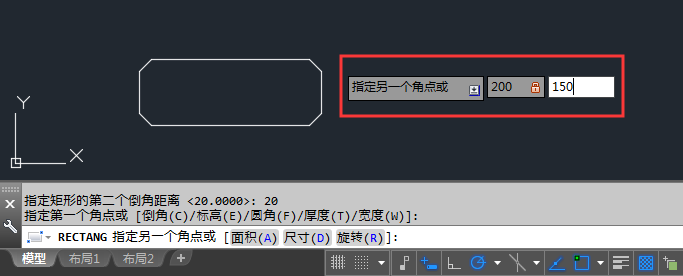

7、然后點擊矩形起點，輸入指定另一個角點的長度與寬度為200,150后空格。

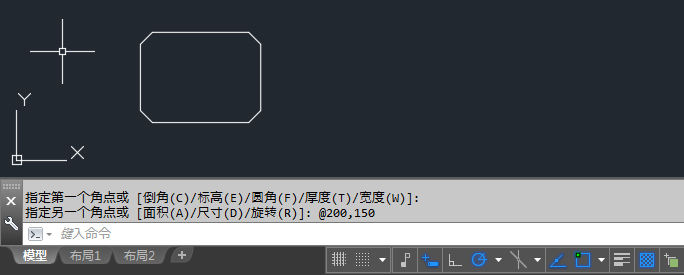

8、然后繪制出來的矩形200x150mm，進行了倒角20mm的處理。

倒角矩形實例：

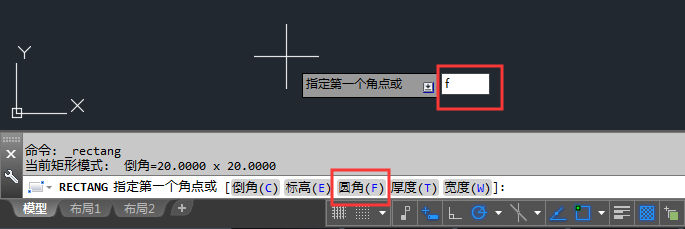

9、輸入RECTANG命令后，輸入F命令或是點擊圓角（F）功能。

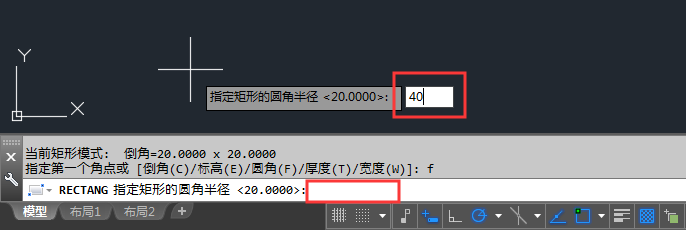

10、設置指定矩形的圓角半徑參數。如20或40都可以。這樣跟據你的實際要求來。

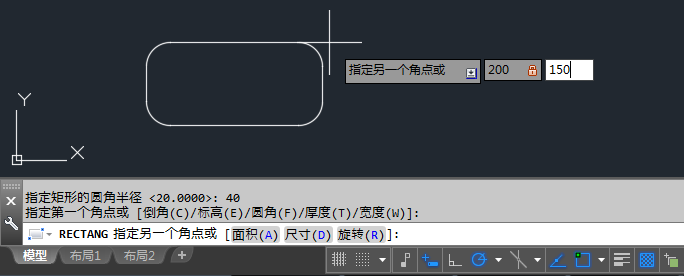

11、然后設置矩形的另一個對角的參數。

12、這樣一個200x1500帶R40的矩形繪制出來了。

標高矩形實例：

13、同樣的方法，輸入RECTANG命令后，點擊標高（E）功能或是輸入E命令。

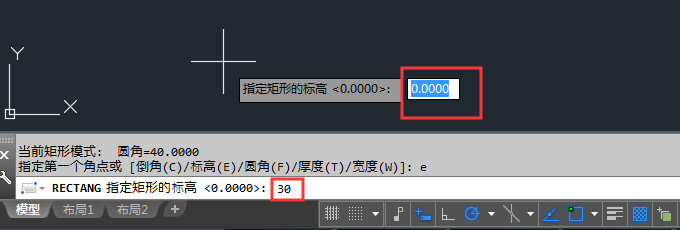

14、設置指定矩形的標高參數，如30mm效果。

15、然后同樣的方法繪制一個矩形出來。

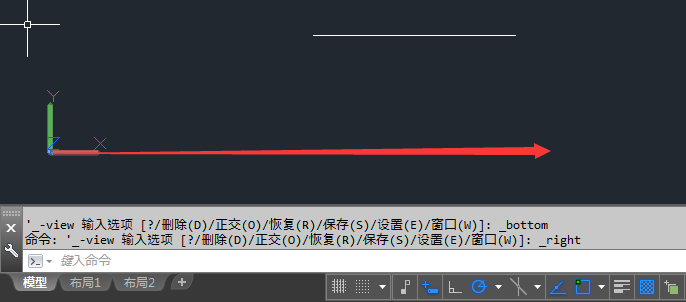

16、然后從側面看過去，矩形圖也X水平坐標就有一定的距離。

厚度矩形實例：

17、同樣的輸入RECTANG命令后，點擊厚度（T）功能或是輸入T命令。

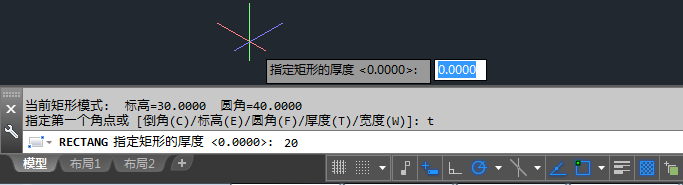

18、指定矩形的厚度參數，在這里設置20后空格。

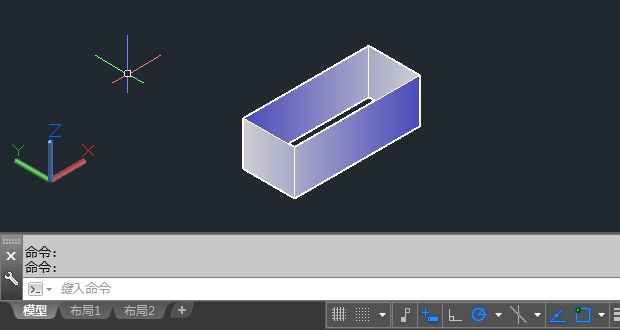

19、繪制出來的矩形就有厚度。效果看看。

寬度矩形實例：

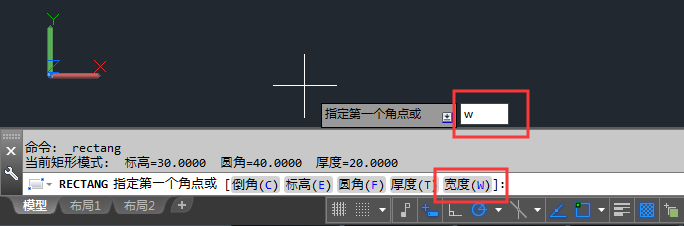

20、輸入RECTANG命令后，點擊寬度（W）功能，或是輸入W進入設置。

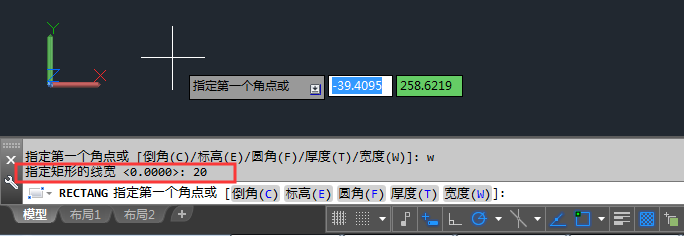

21、指定矩形的線寬參數后，繪制一個矩形出來。

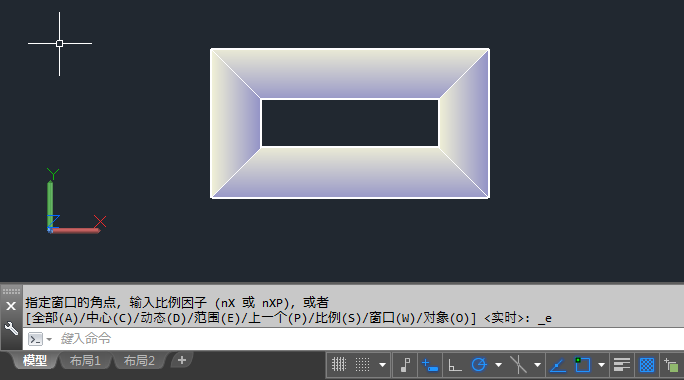

22、這樣矩形就有了寬度。效果如下：

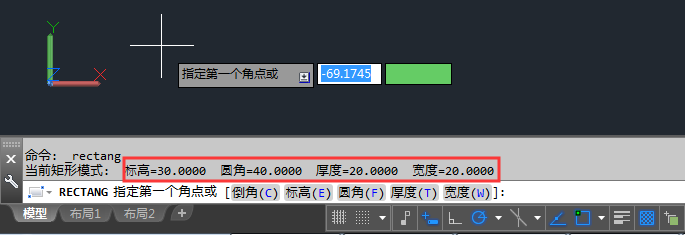

23、如果后當前矩形模式設置原來的模式，就要把重新設置一下這些標高、圓角、厚度、寬度的參數為0就好了。
