CAD邊界命令Boundary用法

Boundary邊界命令的用法：

在命令欄上面輸入Boundary命令后，會彈出邊界對話框，點擊封閉的圖形后，空格就可以創建面域或多段線。

定義和用法：

Boundary邊界命令，用封閉區域創建面域或多段線。指定的內部點使用周圍的對象來創建單獨的面域或多段線。

Boundary邊界命令使用實例：

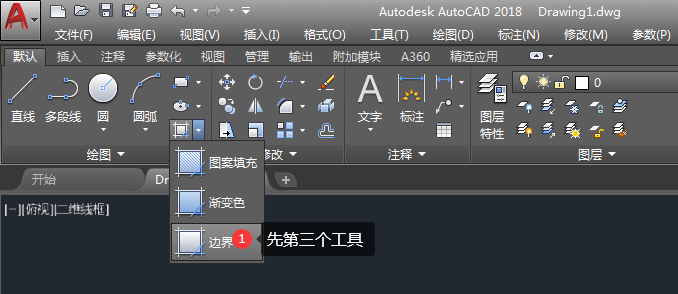

1、打開CAD2018軟件，點擊填充系列里面的邊界工具，或是輸入Boundary命令也可以進入。

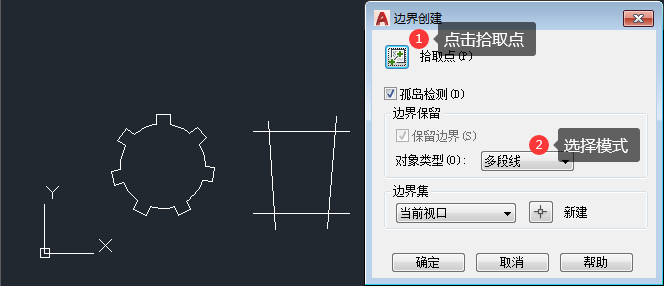

2、彈出邊界創建對話框，拾取點是選對象，對象類型選擇多段線。

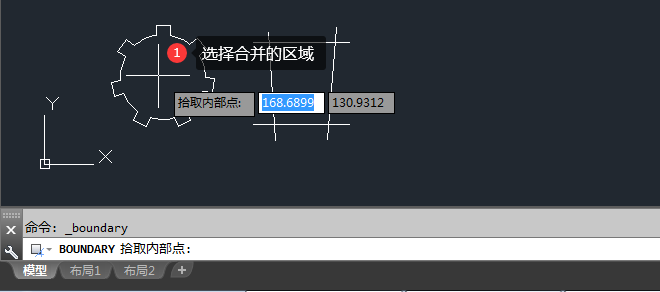

3、選擇合并的對象內部。

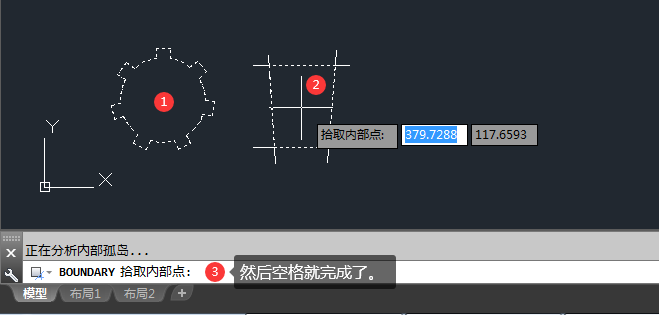

4、也可以選擇不同的對象的內部點，然后空格就完成了。

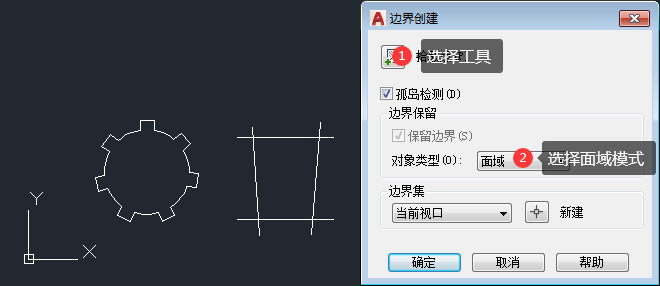

5、同樣的方法，輸入Boundary命令空格，彈出邊界創建對話框，對象類型選擇面域。

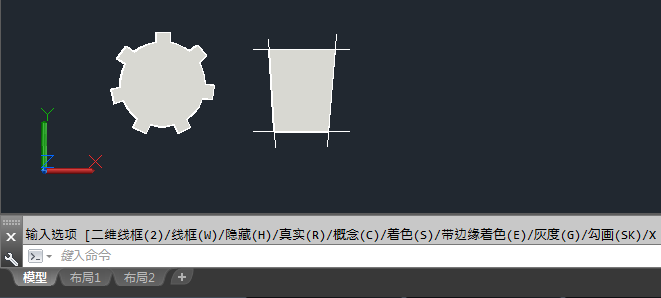

6、然后選擇對象的內部區域點，然后空格，效果如下：

7、這樣就創建了面域，這樣就面域好了。
