CAD OFFSET偏移命令

OFFSET偏移命令的用法：

在CAD命令行上輸入O或是OFFSET命令空格，設置偏移的距離后空格，選擇要偏移的對象后空格，再選擇偏移的方向就完成了。

定義和用法：

OFFSET偏移，創建同心圓，平行線和等距曲線�？梢栽谥付ň嚯x或通過一個點偏移對象。偏移對象后，可以使用個修剪和延伸之種有效的方式來創建包含多條平線和曲線的圖形。

CAD中OFFSET偏移命令實用：

1、在CAD中，點擊修改面板里面的偏移工具，或是輸入OFFSET或O命令。效果如下：

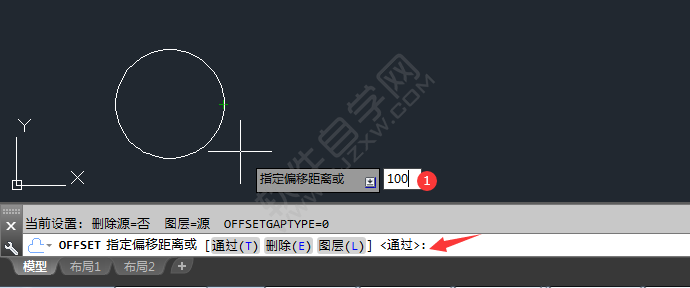

2、OFFSET指定偏移距離，輸入偏移的參數。效果如下：

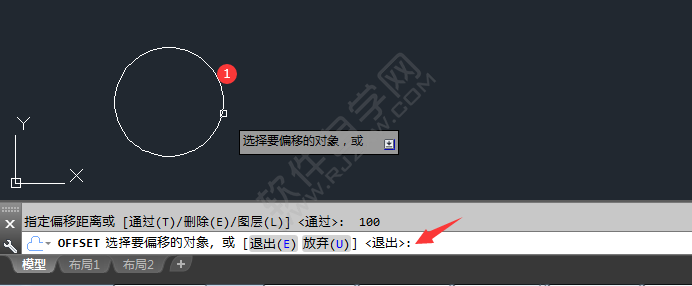

3、OFFSET選擇要偏移的對象，選擇圓角。效果如下：

4、然后就可以向內或是向外偏移。效果如下：

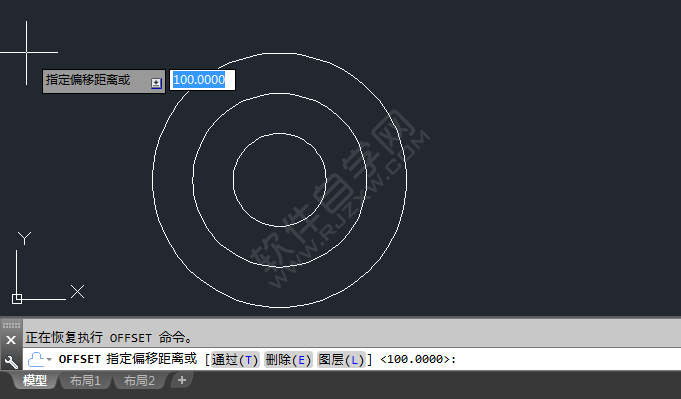

5、你也可以試一下向內偏移。效果如下：

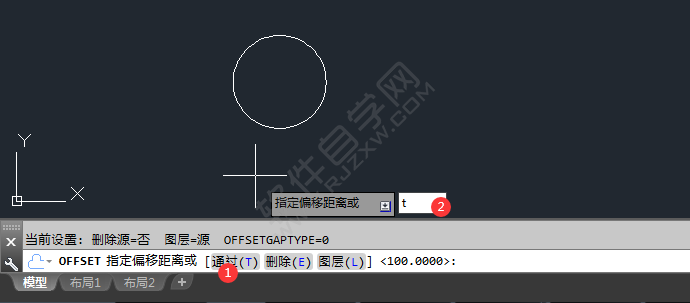

6、通過模式，點擊通過（T）或是輸入T空格。

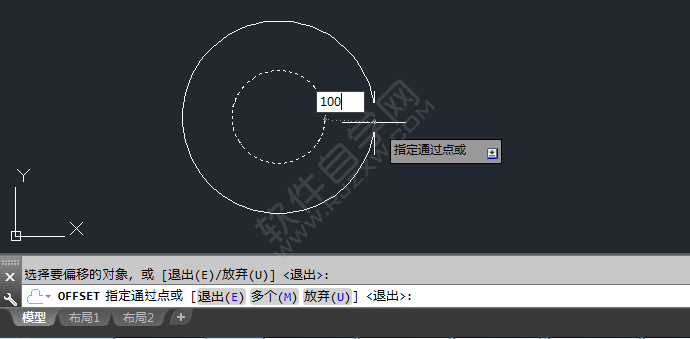

7、然后指定通過點，輸入100空格。效果如下：

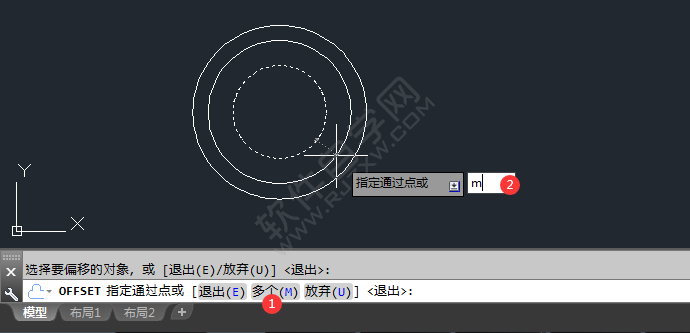

8、多個模式（M），就是輸入M或是點多個（M）后。

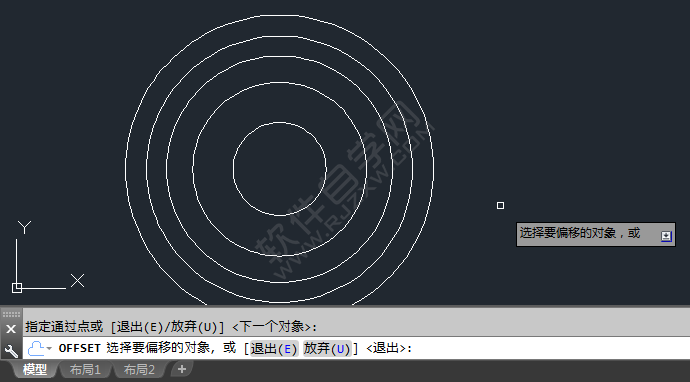

9、可以一直進行偏移了。效果如下：
