ug草圖圓工具的使用

UG草圖圓工具用法：

點擊在環境下創建草圖。創建XY平面。進入后點擊草圖上的圓工具，就可以畫圓了。

定義和用法：

UG草圖圓，通過三點或通過指定其中心和直徑創建圓。

ug草圖圓工具的使用：

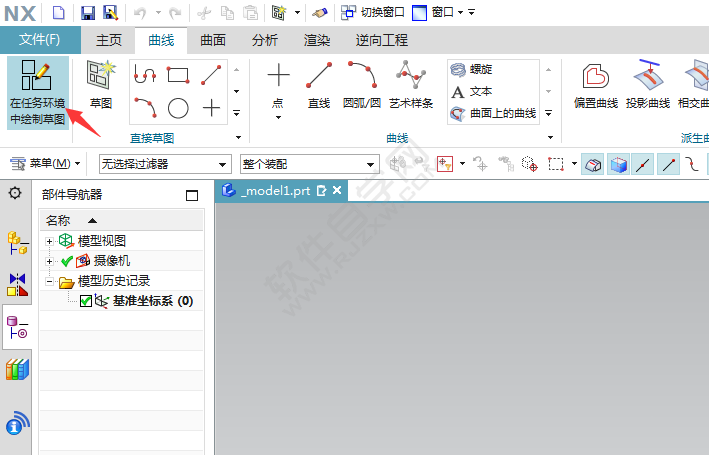

1、點擊曲線模式，點擊在任務環境中繪制草圖。

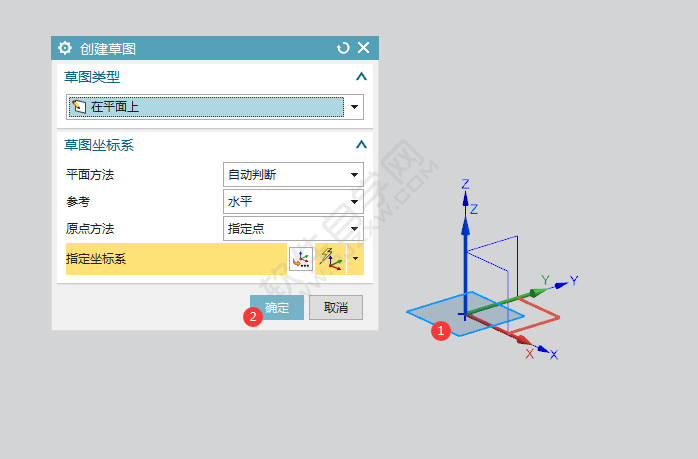

2、彈出創建草圖面板，點擊XY面，點擊確定。

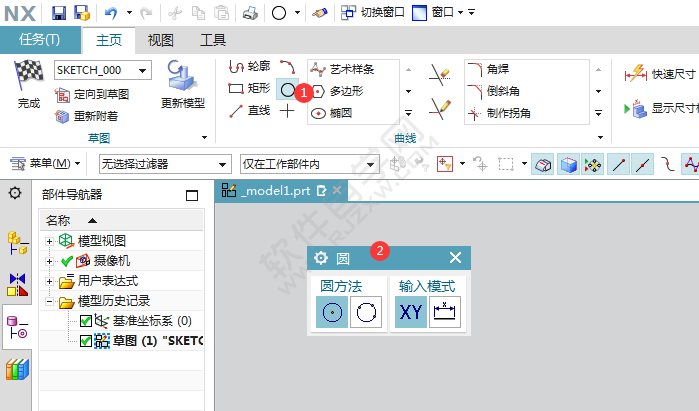

3、點擊圓工具，彈出圓形面板。圓方法有兩種，輸入模式有兩種。

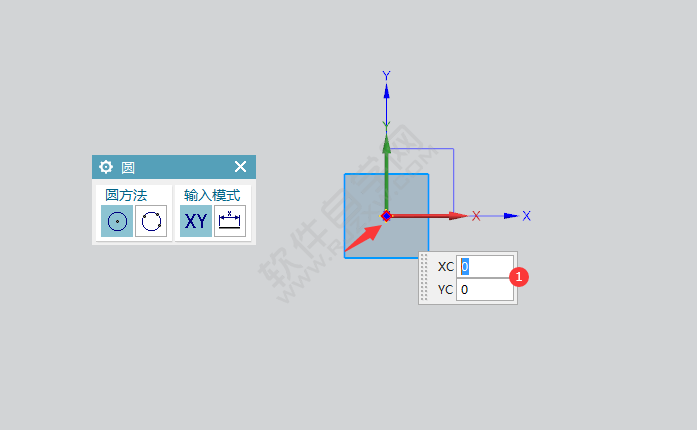

4、點擊圓方法的圓心模式，就可以捕捉中心點了�；蚴禽斎隭C與YC來固定。

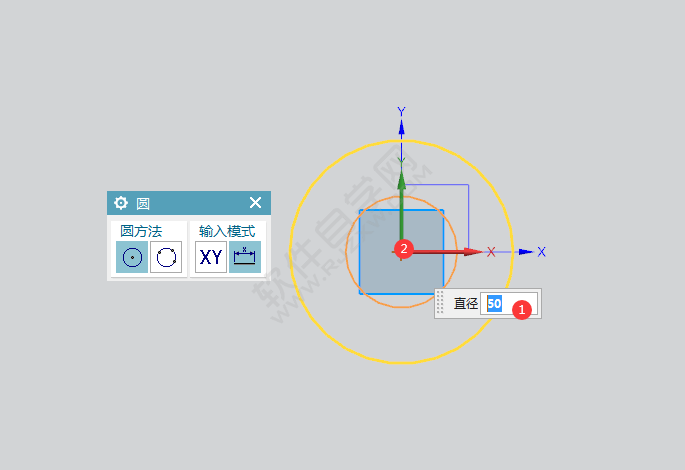

5、指定好的圓心點，輸入圓的直徑。輸入多小就會生成多大。

6、如果輸入模式，改為X尺寸，那就是先指定圓的大小，再選圓的中心點。

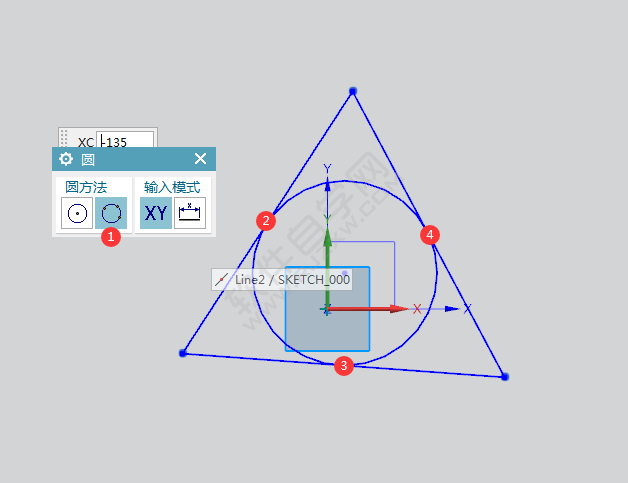

7、圓的三點模式，就是以三個點為參考生成的圓。
