ug草圖圓弧工具的用法

ug草圖圓弧工具的用法：

點擊草圖功能進入，選擇創建草圖基準面，點擊圓弧工具，就可以創建圓弧了。

定義和用法：

UG草圖圓弧，通過三點或通過指定其中和端點創建圓弧。

ug草圖圓弧工具的使用：

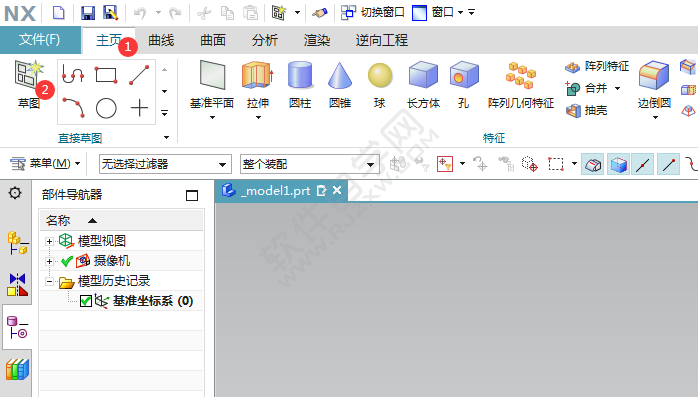

1、點擊主頁菜單，點擊草圖功能。

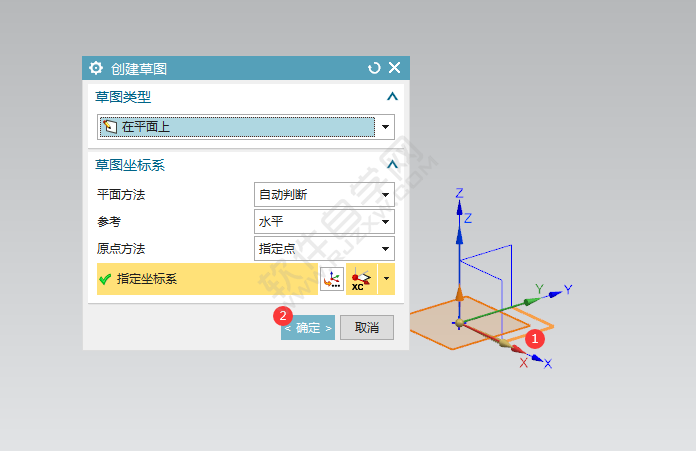

2、點擊創建草圖的XY基準平面，點擊確定。

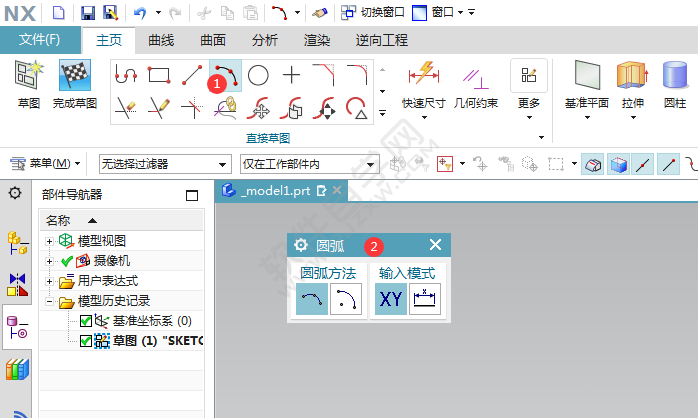

3、點擊直接草圖的圓弧：就會彈出圓弧面板。效果如下：

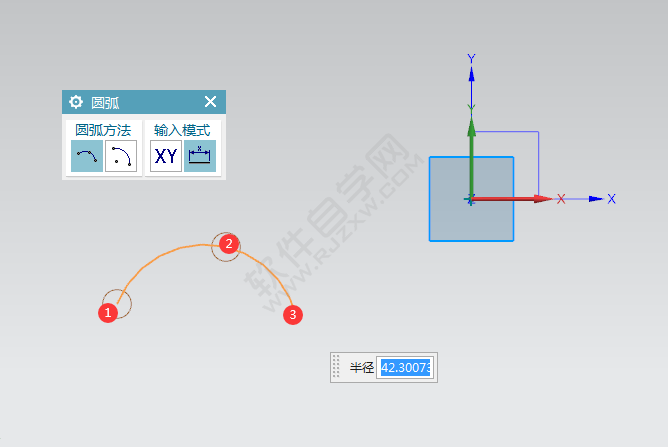

4、圓弧方法有二種，現在使用的是三點創建圓弧的方法。

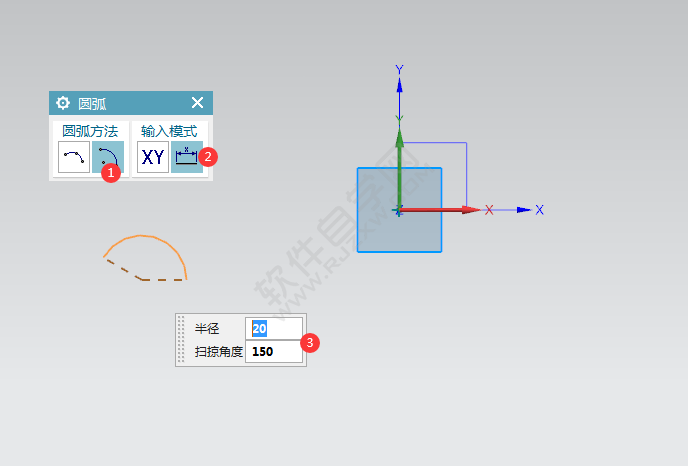

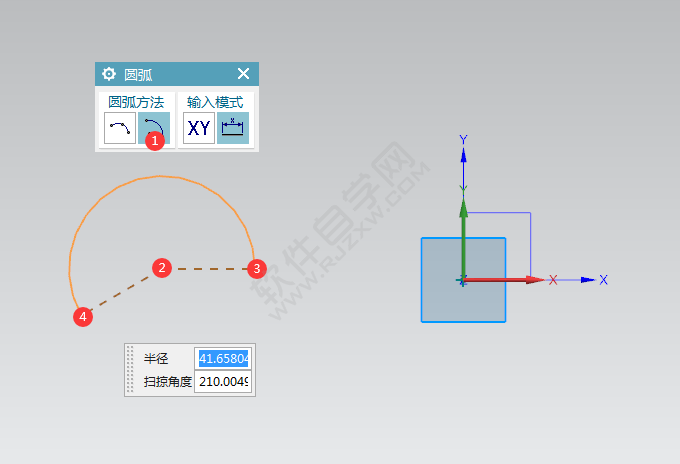

5、第二種是半徑加掃掠角度的方法。選固定中心點，再是起點到端點。

6、輸入方法也有二種，X輸入半徑與掃掠角度后，點擊中心點就好了。
