solidworks使用圓角折彎生成鈑金零件

當將鈑金折彎時，您可生成圓角折彎而不是尖角折彎。插入折彎特征也允許您生成切口。

欲使用尖角折彎生成鈑金零件:

2、生成一薄壁特征零件。

 3、根據輪廓類型，您可使用諸如抽殼或拉伸凸臺/基體之類的工具來生成薄壁特征。

4、單擊插入折彎 （鈑金工具欄），或者單擊插入 > 鈑金 > 折彎。

5、在 PropertyManager 中，在折彎參數下面：

（1）、為固定面或邊線 單擊模型上的一個面或邊線。零件展開時該固定面的位置保持不變。

（1）、如果您選擇了 K-因子、折彎系數、或折彎扣除，設定一個數值。
（2）、如果您選擇了折彎系數表或折彎計算，從清單中選擇一個表，或單擊瀏覽來瀏覽到表格。
7、選擇自動切釋放槽，然后選擇釋放槽切除類型以添加釋放槽切除。

（1）、如果您選擇矩形或矩圓形，則設定釋放槽比例。

（2）、所設定的選項及為折彎半徑、折彎系數及自動切釋放槽指定的數值會成為您下一個新生成的鈑金零件的默認設定。

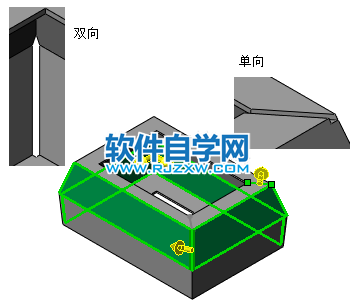

8、欲與圓角折彎使用切口特征，在切口參數下：

（1）、選擇內部或外部邊線（您也可選擇線性草圖實體）。

9、要只在一個方向插入切口，請進行如下操作之一：

（1）、請單擊在 要切口的邊線 下列出的邊線名稱，然后單擊 更改方向。
（2）、單擊預覽箭頭。

（3）、若要更改縫隙距離，請為 切口縫隙 輸入一個值。
10、單擊 。
