creo5.0軟件怎么使用掃描

1、打開creo5.0軟件，新建零件，點擊TOP基準平面，點擊草繪視圖。

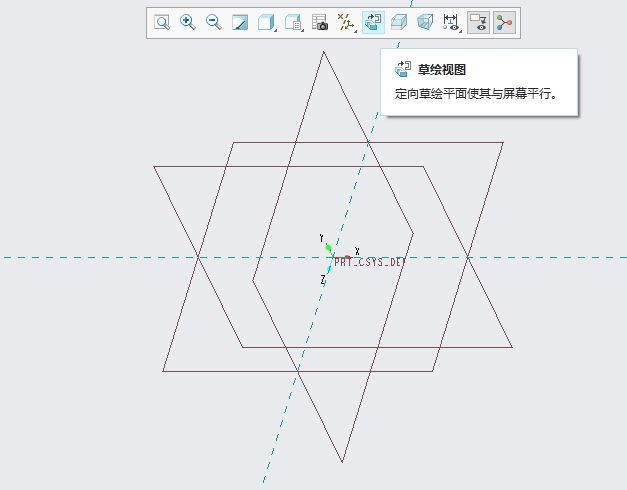

2、然后點擊草繪視圖。

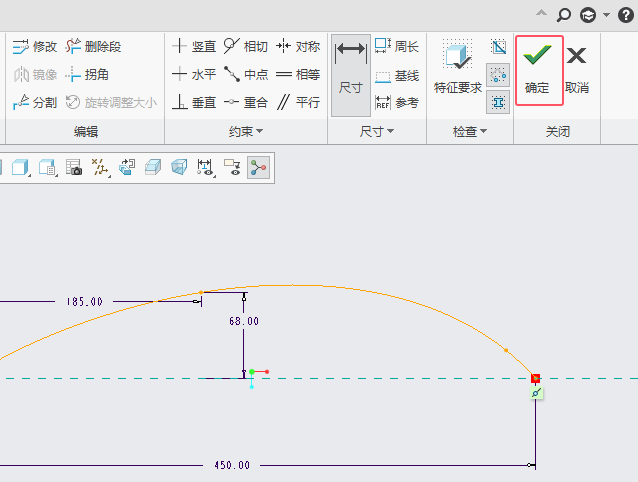

3、繪制一條樣條曲線，點擊確定。

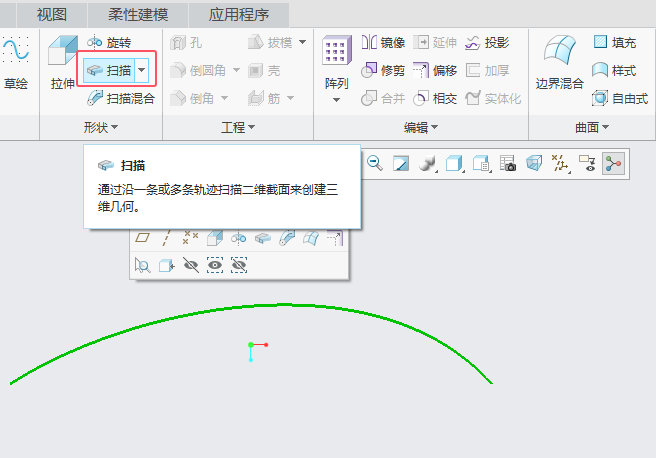

4、點擊形狀里面的掃描工具。

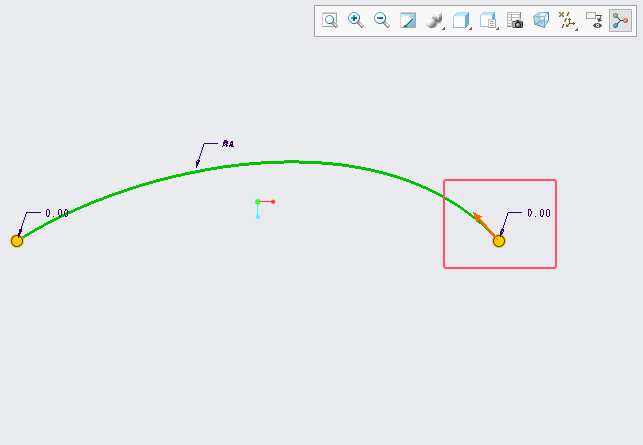

5、點擊箭頭可以調到另一端。

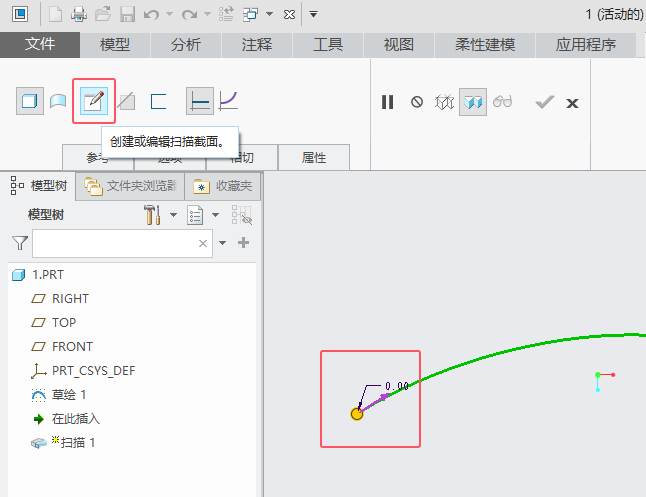

6、到了另一端后，點擊創建或編輯掃描截面。

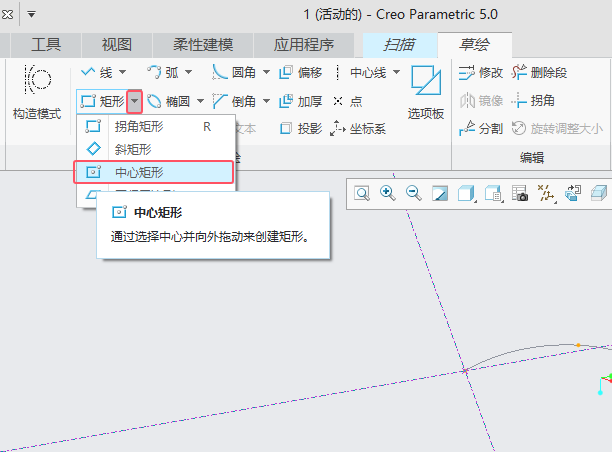

7、進入草繪模式，點擊矩形里面的中心矩形。

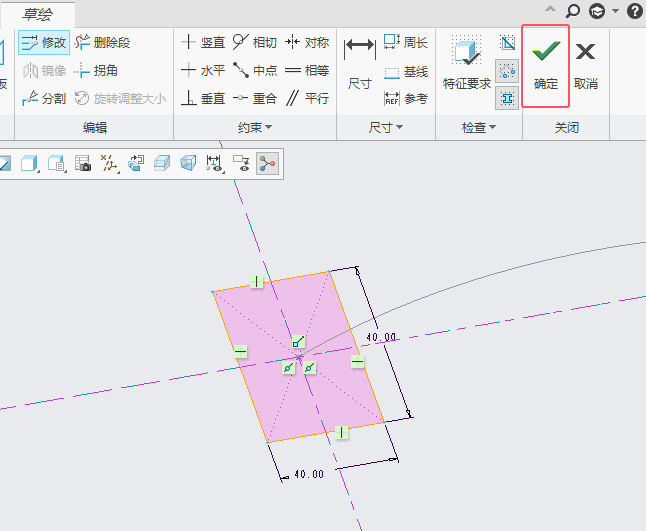

8、然后創建一個40x40mm的矩形，然后點擊確定。

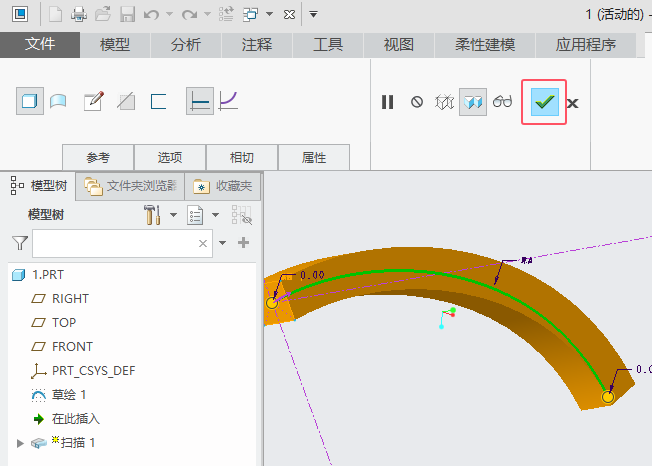

9、然后就掃描成了實體，點擊確定即可。
