UG實體上如何插入一個簡單孔

時間：2024-05-28 10:13:14  作者：彭老師
UG實體上如何插入一個簡單孔的方法，具體操作過程步驟如下，希望能幫助到大家！

1、打開UG軟件，創建一個實體出來。如下圖：

UG實體上如何插入一個簡單孔第1步

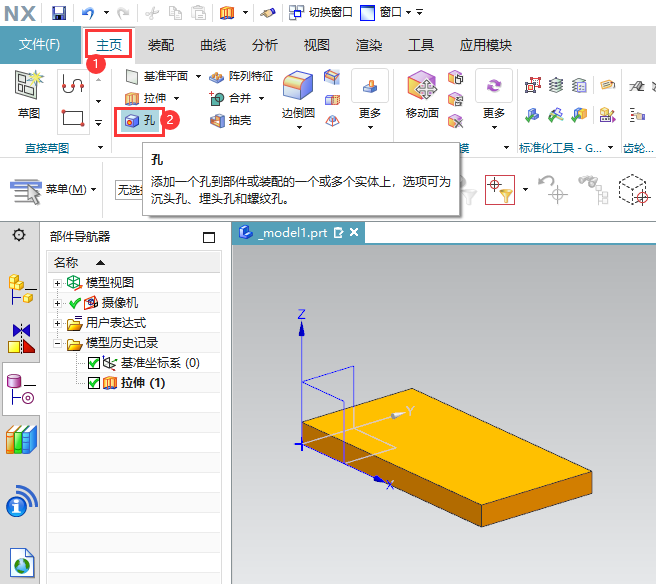

2、然后點擊主頁上面的孔工具。

UG實體上如何插入一個簡單孔第2步

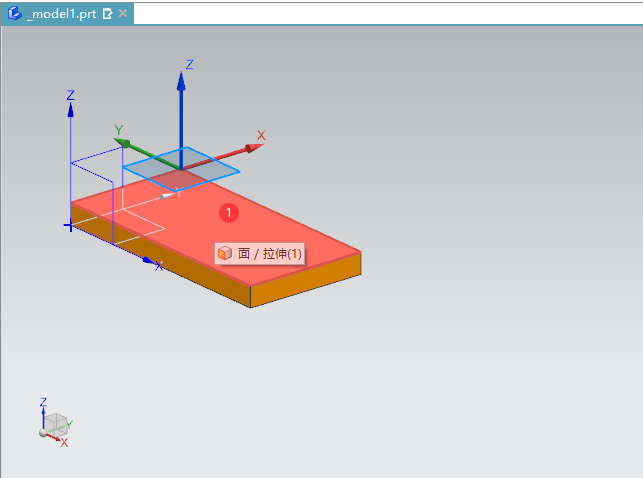

3、然后選擇實體的面。

UG實體上如何插入一個簡單孔第3步

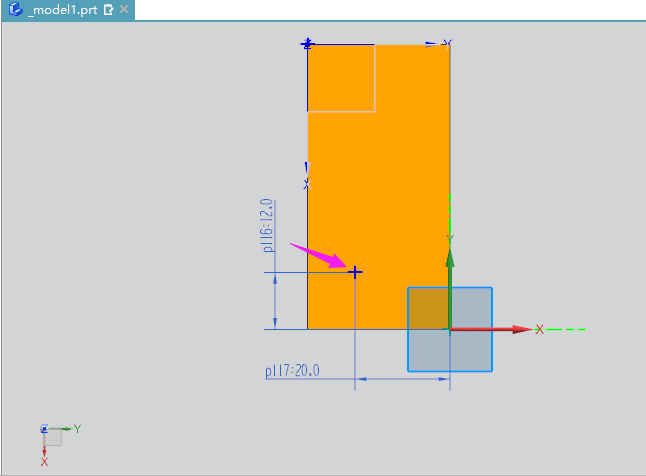

4、繪制插入的點，設置好尺寸。

UG實體上如何插入一個簡單孔第4步

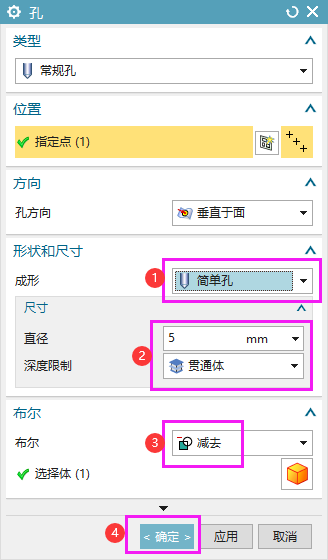

5、設置簡單孔，設置直徑為5mm。深度限制貫通體，布爾設置減去，點擊確定。

UG實體上如何插入一個簡單孔第5步

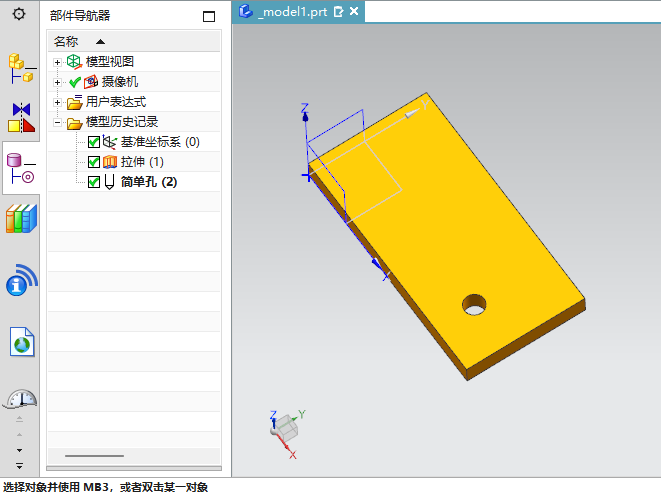

6、這樣實體就創建了一個簡單孔。

UG實體上如何插入一個簡單孔第6步
