3dsMax制作體育館實例模型

效果圖

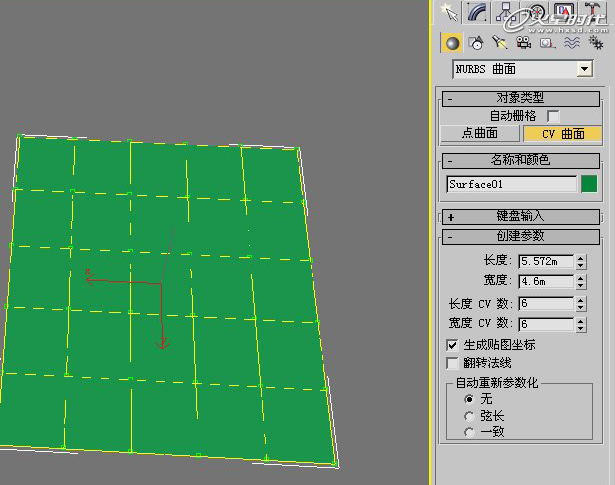

第1步：先建一個Nurbs曲面，點曲面或CV曲面，長度和寬度CV數開始不要設得太高，以后可以增加。由點曲面創建的曲面其頂點緊貼曲面。而CV曲面則頂點遠離曲面。

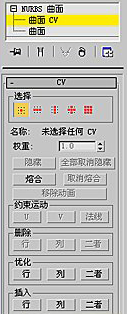

第2步：進入修改面板。這圖顯示了加減CV線工具。其中“優化”和“插入”都是增加CV線。大家可以試試有什么分別。

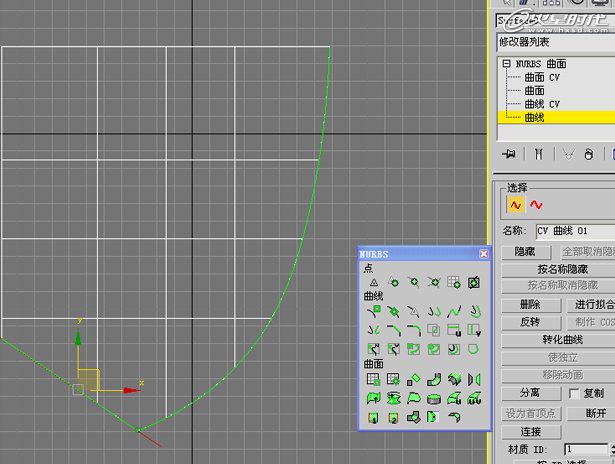

第3步：利用Nurbs面板的創建曲線工具畫兩條線，同時修改面板會增加“曲線CV”和“曲線”級別。按下Nurbs的投影曲線工具，鼠標移至曲線(曲線變藍色)點擊，移動鼠標至曲面(曲面變藍色)點擊，在修改面板，點擊“修剪”。若剪切方向反了可點擊“翻轉修剪”。然后右擊鼠標確定操作。作為投影的曲線已經沒有利用價值。可進入“曲線”級別，刪除。

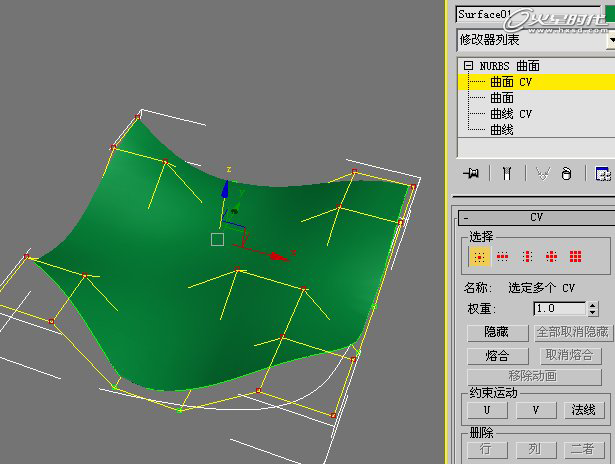

第4步：進入“曲面CV”級別。選擇將要向上移動的CV點向上拉動。

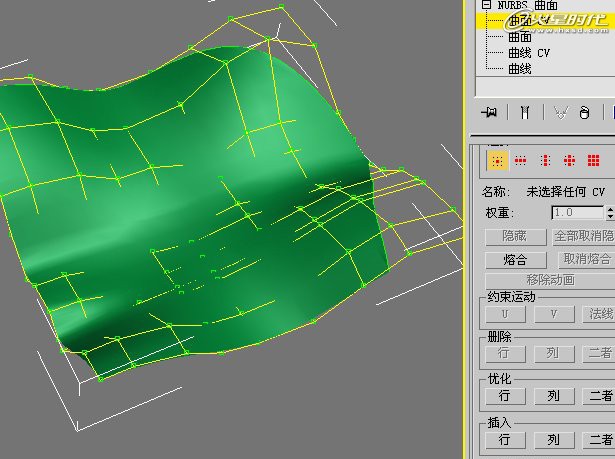

第5步：可增加行或列作細調。
