在AutoCAD中創建三維彈簧的簡單方法

一、在俯視圖畫圓1/2圓，如圖1。

  二、將視圖點為主視圖將半圓旋轉6度(這個度數可根據要求自定)，然后以一個端點為基點水平鏡像，再換到俯視圖選中一個半圓鏡像，再換到軸測圖刪除多余的一個半圓。如圖2。

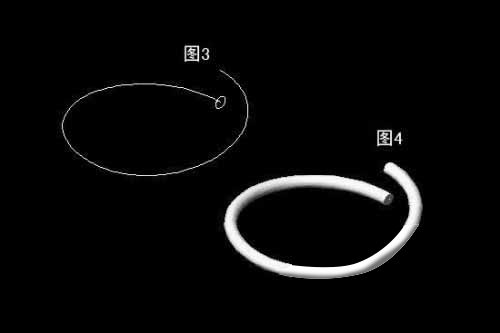

  三、將視圖點為主視圖在一個端點上畫圓(尺寸大小自定)，畫好后如圖3。

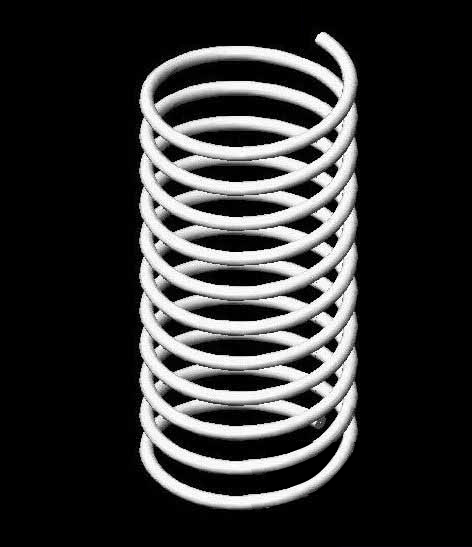

  四、現在沿路徑拉伸小圓，再拉伸面，直至完成如圖4

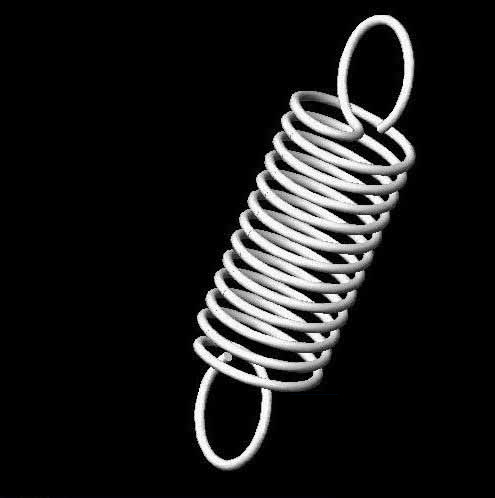

  五、然后再陣列，數量自定
