sw2024草圖直線怎么用

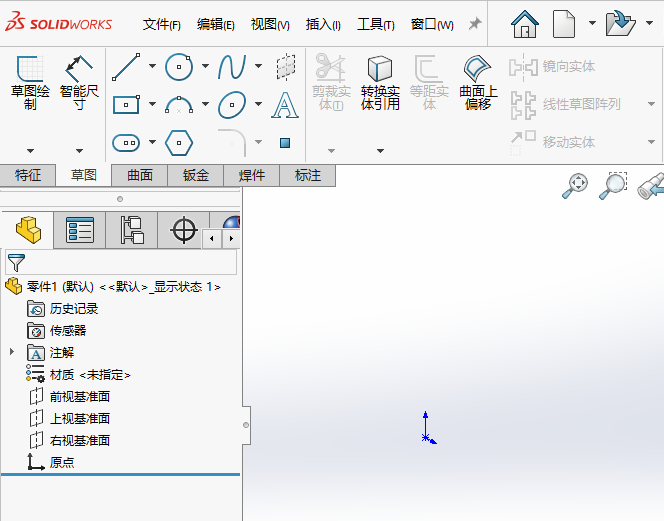

第1步、打開solidworks2024軟件，新建零件，點擊草圖選項。

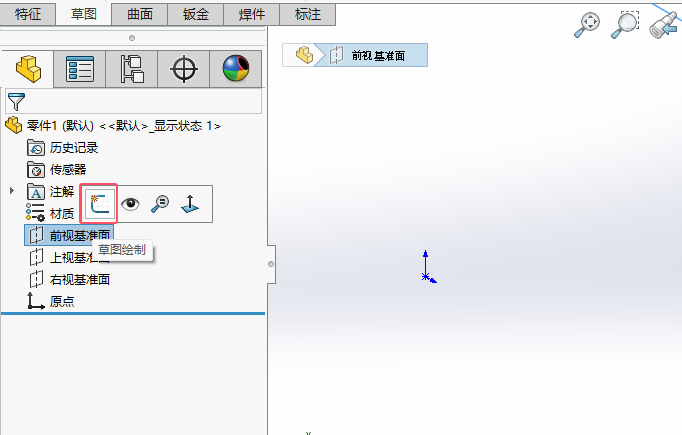

第2步、然后點擊前視基準面面，彈出對話框，點擊草圖繪制。

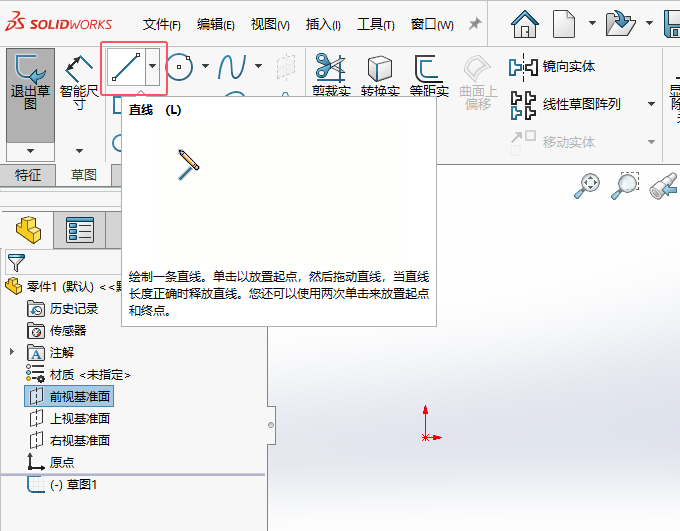

第3步、然后點擊直線工具。

第4步、點擊繪圖區(qū)的原點。

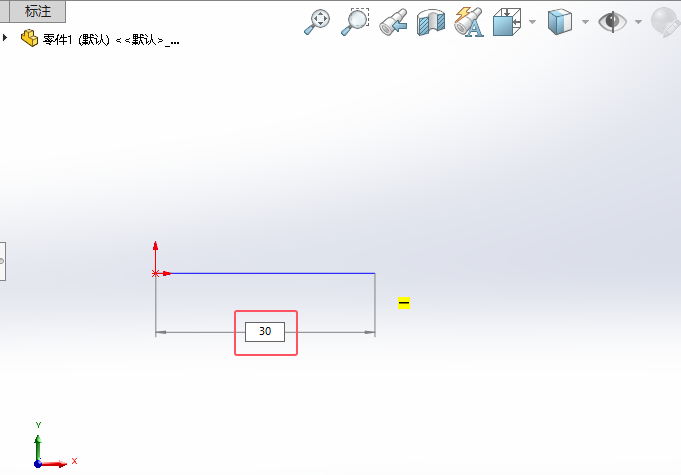

第5步、向水平方向繪制直線，輸入30，確定。

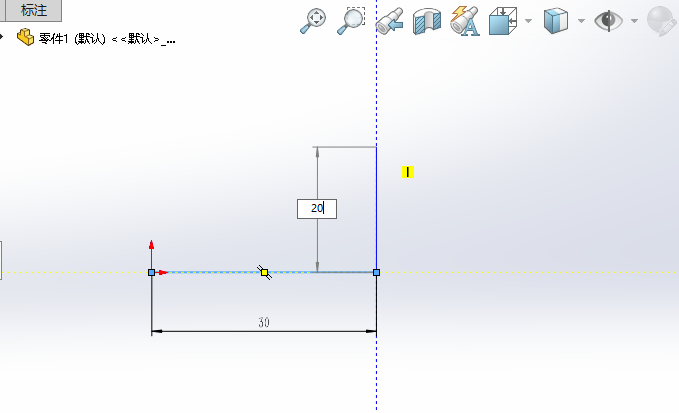

第6步、同樣的方法，向上方向繪制直線，輸入20，確定。

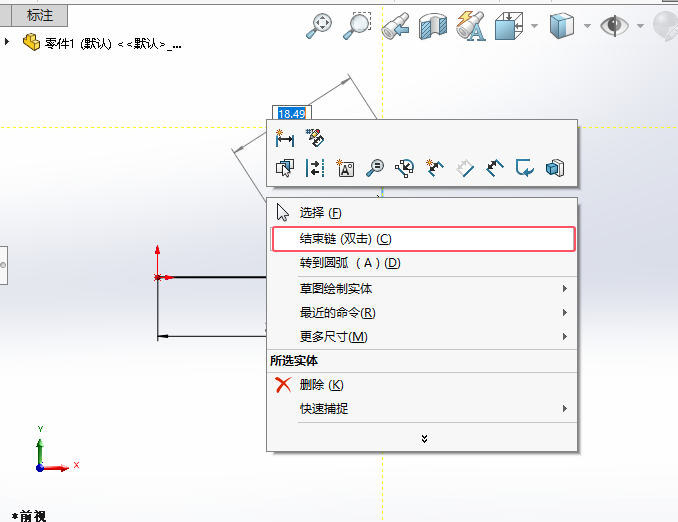

第7步、如果要結(jié)束，右擊一下，選擇結(jié)束鏈功能。

第8步、結(jié)束繪制直線后，點擊確定即可。
