SOLIDWORKS從曲面/面/基準面進行拉伸實體

時間：2024-06-18 20:00:14  作者：彭老師
SOLIDWORKS從曲面/面/基準面進行拉伸實體的方法，具體操作過程步驟如下，希望能幫助到大家！

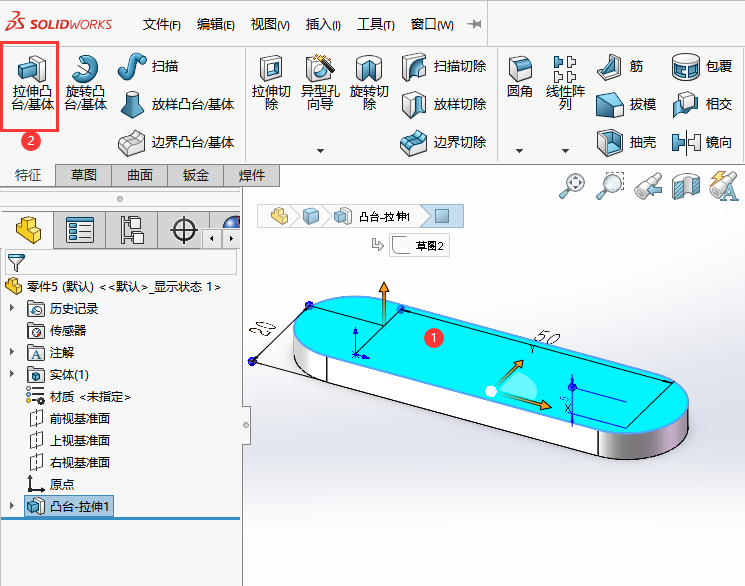

1、打開SOLIDWORKS軟件，新建零件，選擇上視基準面，再點擊拉伸凸臺/基體。

SOLIDWORKS從曲面/面/基準面進行拉伸實體第1步

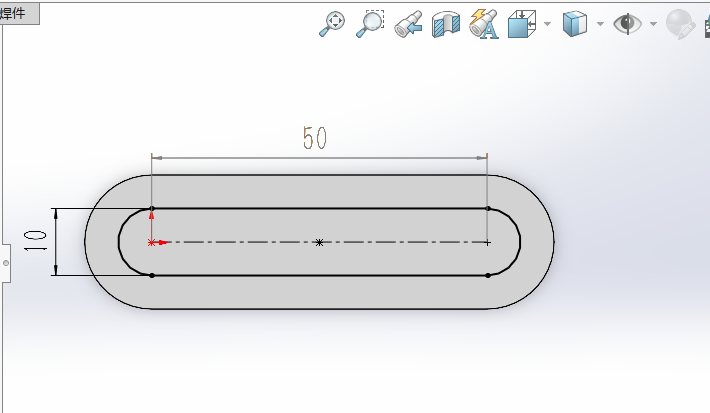

2、使用直糟口工具，繪制一個簡單的直糟草圖，并標注尺寸。

SOLIDWORKS從曲面/面/基準面進行拉伸實體第2步

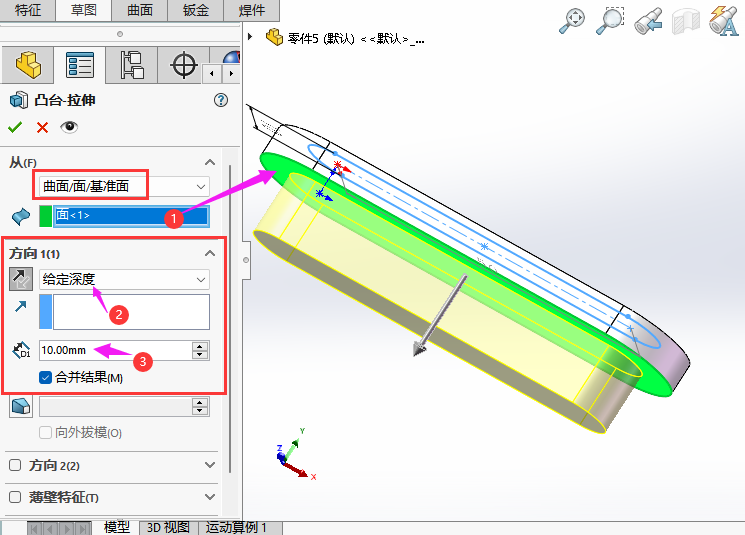

3、退出草圖后，從設置：曲面/面/基準面，選擇實體的面。方向1選擇給定深度。厚度為：10mm，

SOLIDWORKS從曲面/面/基準面進行拉伸實體第3步

4、設置好后，然后點擊確定。

SOLIDWORKS從曲面/面/基準面進行拉伸實體第4步

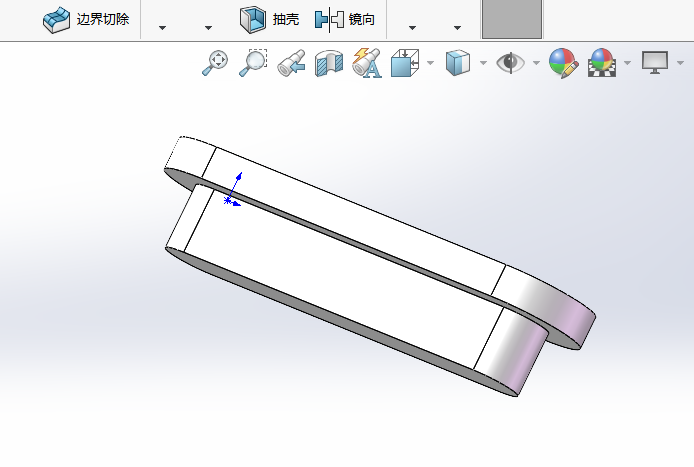

5、這樣就完成了從曲面位置開始拉伸。

SOLIDWORKS從曲面/面/基準面進行拉伸實體第5步
