CREO掃描混合實體怎么用

1、打開CREO軟件，創建一條曲線出來。

2、選擇曲線對象，點擊掃描混合。

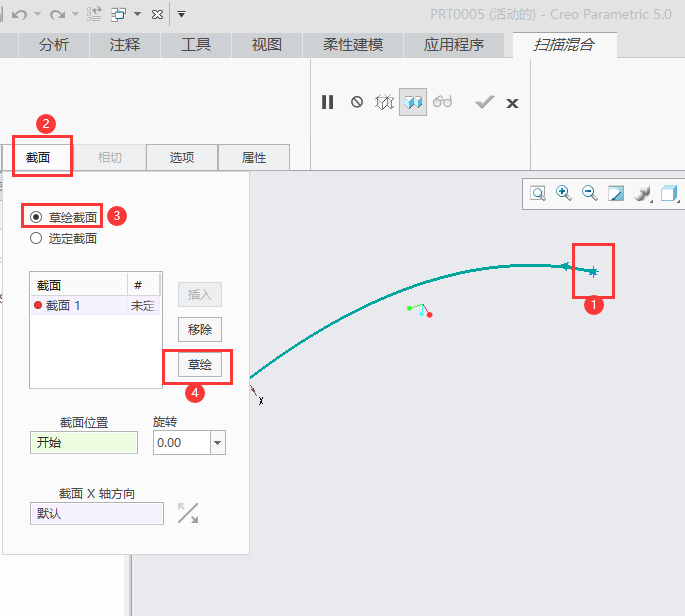

3、點擊曲線，點擊截面，點擊草繪截面，點擊草繪。

4、點擊草繪視圖。

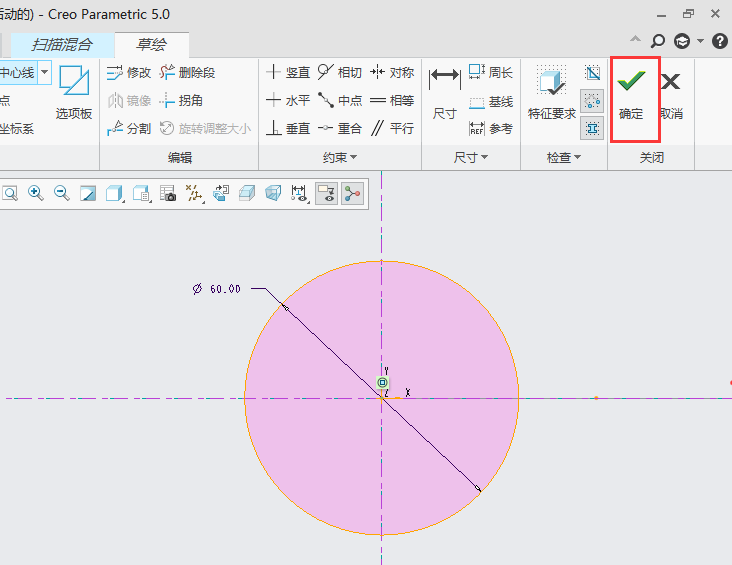

5、然后繪制一個直徑60的圓，點擊確定。

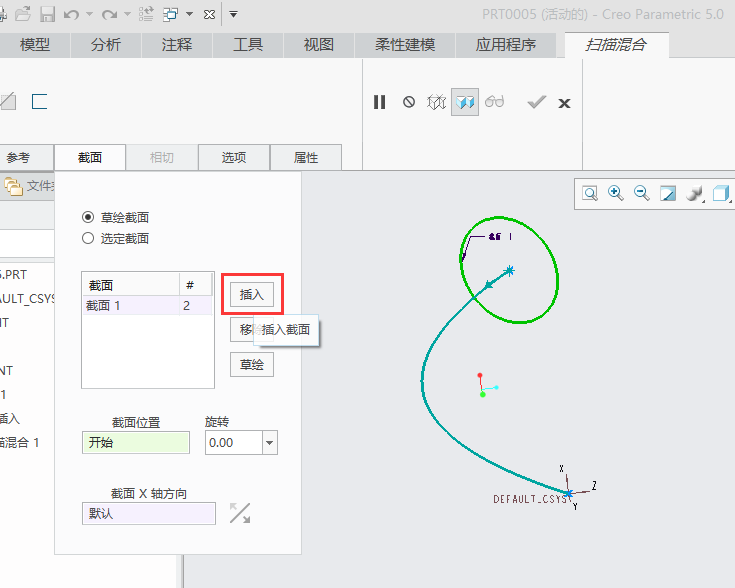

6、繪制好后，點擊插入截面。

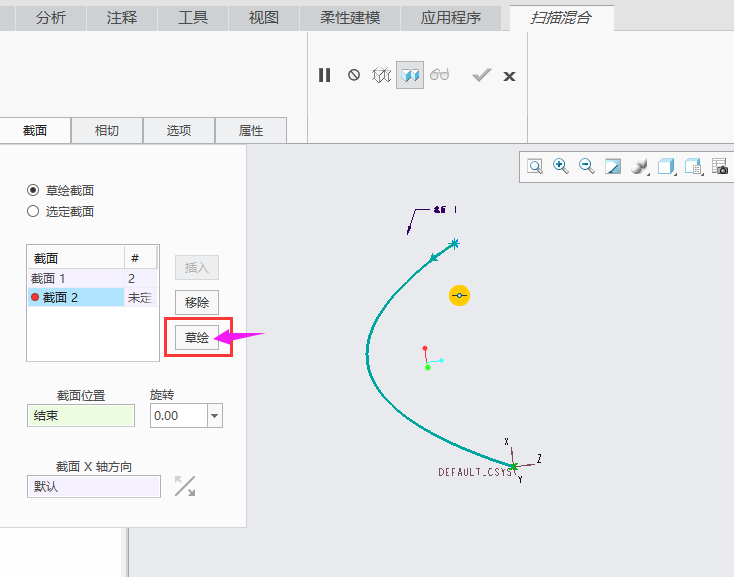

7、再點擊草繪。

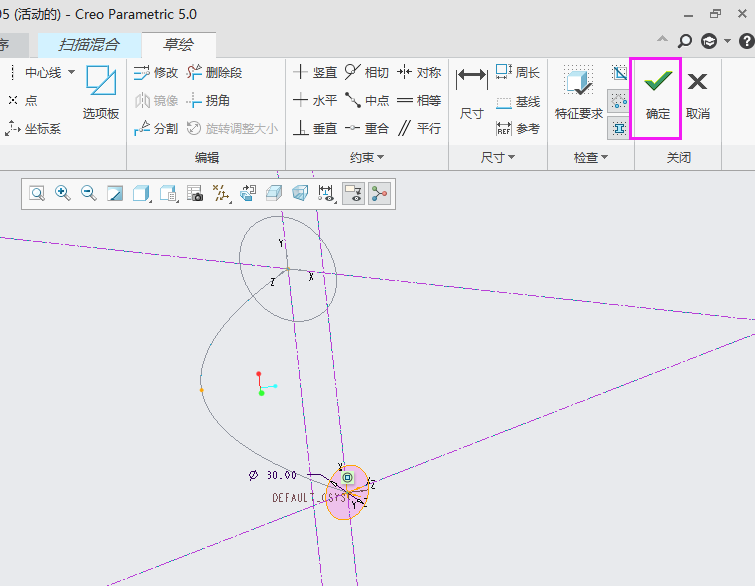

8、在另一端繪制一個直徑30的小圓。

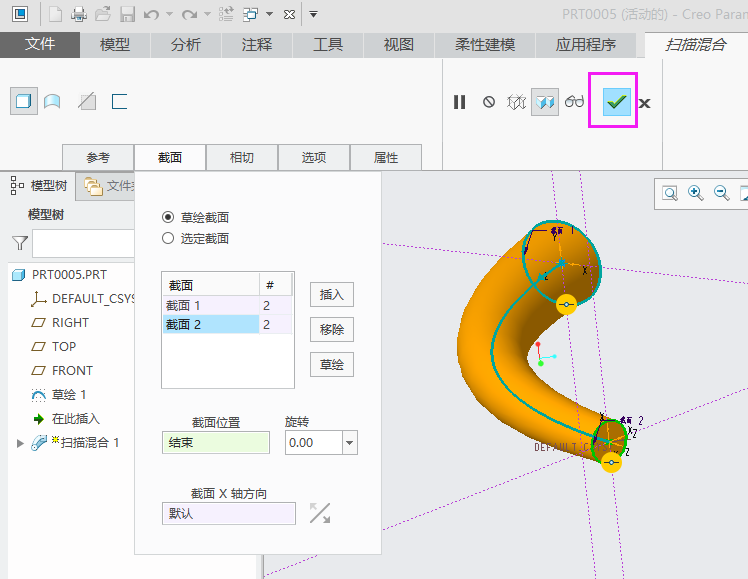

9、然后兩個截面進行了掃描混合實體。

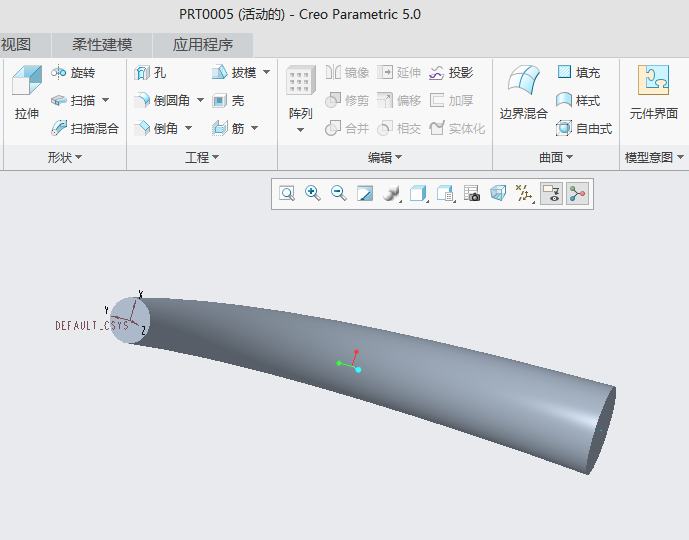

10、效果就出來了。
