cad2018區域覆蓋怎么使用

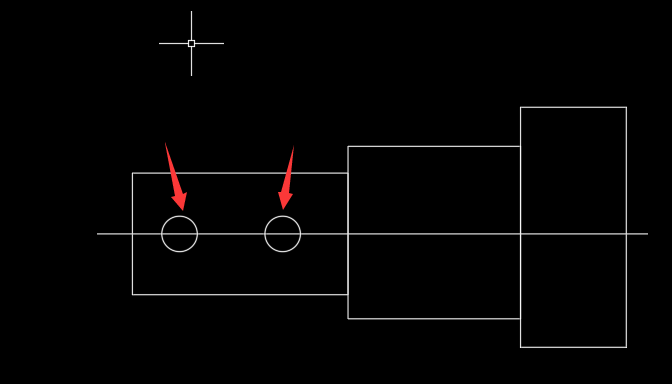

第1步、打開CAD2018的圖紙，如果要把下面兩個圓進行覆蓋要怎么做呢。

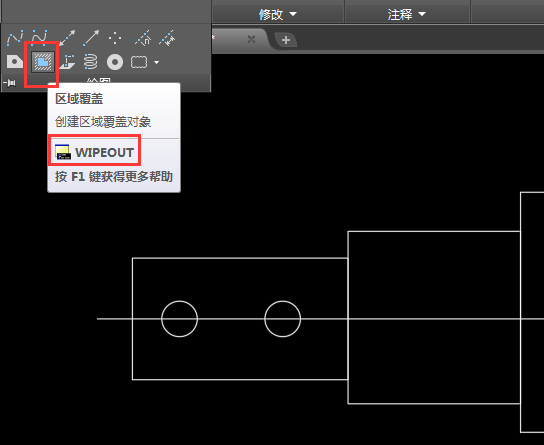

第2步、點擊區域覆蓋圖標或是輸入WIPEOUT命令空格進入下一步。

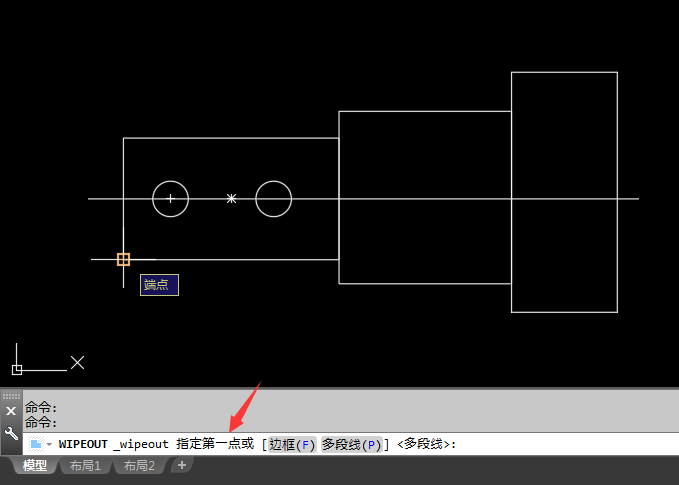

第3步、指定第一點，點擊端點。效果如下：

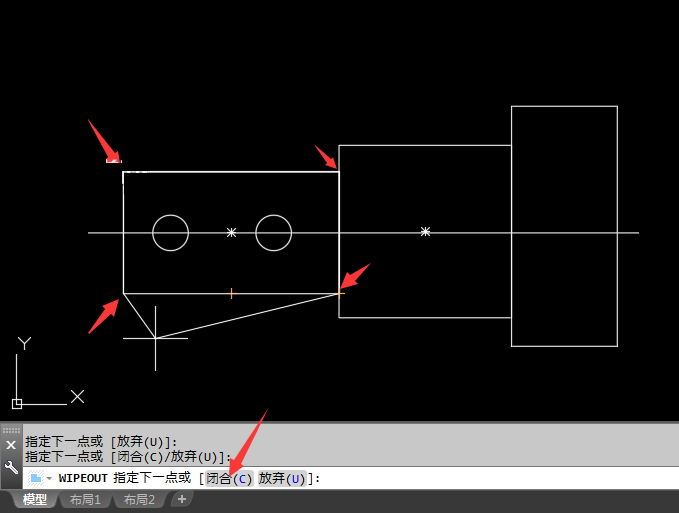

第4步、然后沿矩形的四個角點，點擊后空格。就好了。

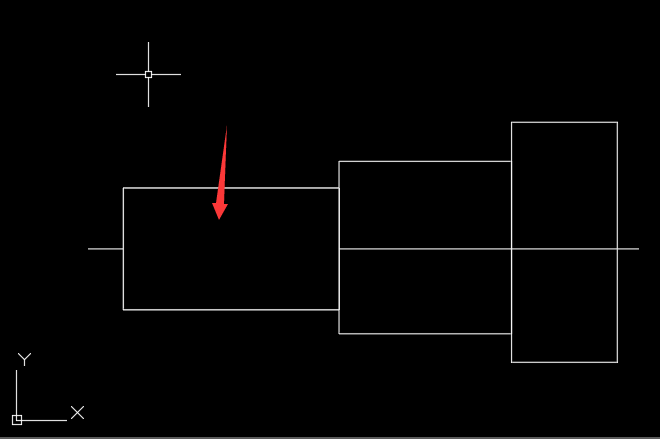

第5步、然的區域覆蓋的大小就是與矩形的大小一樣。這樣二個小圓也被覆蓋了。

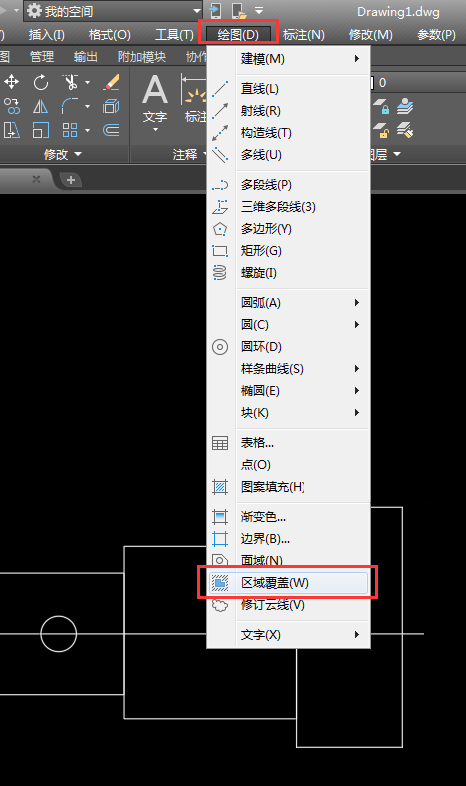

第6步、另一種方法，就是點擊繪圖菜單里面的區域覆蓋功能。

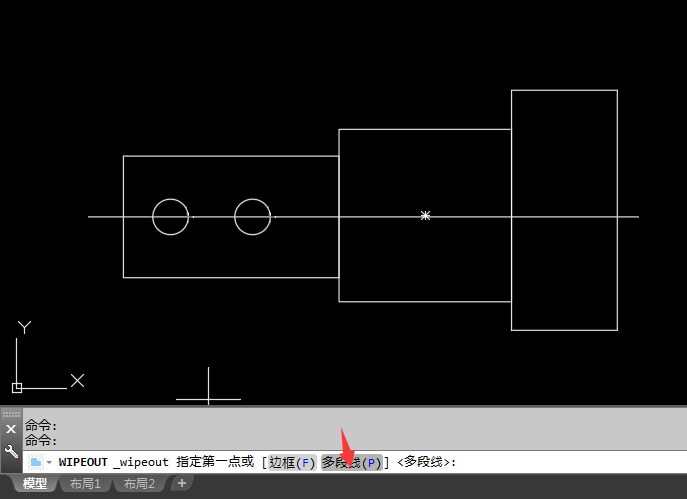

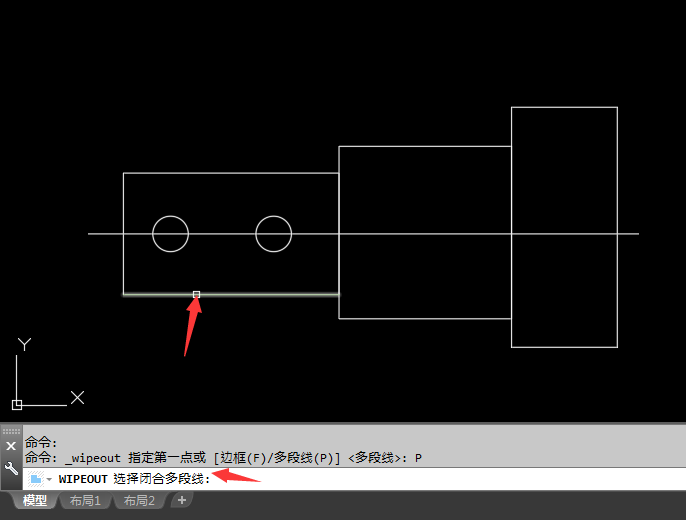

第7步、如果小圓外面是矩形或是多段線的話。那就可以點擊多段線模式。進入下一步。

第8步、選中外面的多段線�？崭瘛�

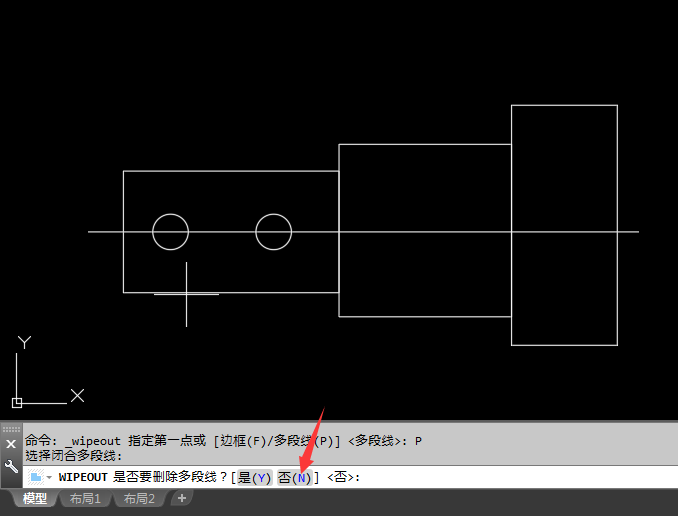

第9步、是否要?jiǎng)h除多段線，在這里要設置否，不刪除的意思。

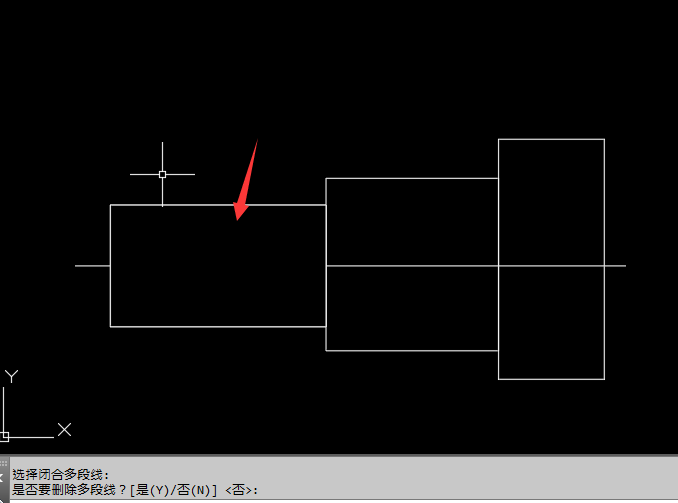

第10步、然后同樣的效果，小圓被區域覆蓋起來了。

以上就是介紹cad2018區域覆蓋怎么使用的方法與步驟，喜歡的朋友可以一起來關注軟件自學網學習更多的CAD初入門教程。
